非地面网络 (NTN) 移动设备测试解决方案

NTN 的目标和用例

非地面网络 (NTN) 旨在实现全面的覆盖范围:让无线连接无处不在,覆盖无法接入地面网络的偏远地区。

NTN 支持许多重要使用场景:保证在任何地方都可以访问 5G 基础服务,提供创新性的 IoT 功能,在无法接入地面网络的地区提供有效的灾难响应支持,并保障先进的海上和空中连接等。

罗德与施瓦茨解决方案为 NTN 设备测试提供多方位支持,能够更快地推动产品上市,提高产品质量,并保证符合行业标准和监管要求。

NTN NB-IoT 设备测试

NTN-IoT 移动设备专为实现无缝通信和数据交换而设计。这包括 IoT 传感器、跟踪器、智能电表、可穿戴设备和工业监控设备。这些设备一般具有低功耗优化的网络协议,并支持各种 IoT 通信技术,例如窄带 IoT (NB-IoT) 或机器长期演进 (LTE-M) 技术。

NTN-IoT 设备开发人员需要了解不同卫星轨道的区别及其影响。针对不同的轨道测试 NTN-IoT 设备,对于优化性能、连接范围和整体的技术经济效益非常重要。

  • 地球同步轨道 (GSO) 覆盖高纬度地区(包括南北极),扩大了 IoT 范围。
  • 地球静止轨道 (GEO) 持续覆盖地区,简化了天线设计。
  • 近地轨道 (LEO) 保证低延迟和快速数据传输,即使在恶劣条件下也能确保稳定的连接。

NTN-IoT 和 NTN-NR 设备的差别

NTN-NR 设备包括智能手机、平板电脑、笔记本电脑和其他配备 5G NR 调制解调器或芯片组的移动设备。这些设备可以在任何地方为用户提供先进的 5G 服务和可靠通信。

相比于 NTN-IoT 设备,NTN-NR 设备使用的带宽更大。后者能够提高吞吐量,并支持 1 GHz 至 30 GHz 的更大频率范围。NTN-IoT 和 NTN-NR 设备的许多功能相同,但是 NTN-NR 设备的信令层经过专门设计和优化以保障移动性,包括特定条件下的 TN-NTN、NTN-TN 和卫星内/卫星间切换。这种优化可以保证在所有地区提供不间断的语音、数据和消息服务。

NTN 设备一致性测试

NTN 设备一致性测试验证 NTN 通信设备是否符合特定的技术标准,例如 3GPP、ETSI、FCC 和 ITU 制定的各种标准。这种测试可以保证通信可靠且高效, 还可以解决不同的 NTN 通信挑战,例如传播延迟多普勒效应,确认设备能够应对卫星运行引起的信号往返时间长频移问题。

主要测试类别包括射频 (RF) 测试、协议测试、性能测试、运营商验收测试和互操作性测试。这些测试由业内认可的测试实验室进行,遵循 GCF 和 PTCRB 制定的认证标准,并满足 CE 等监管要求。

应对 NTN 设备测试挑战

非地面通信的动态性、卫星连接的复杂性和不断发展的技术格局带来了一系列挑战,例如:

  • 时间同步:用户设备和卫星之间的长距离导致绝对延迟较长。
  • 频率同步:LEO 卫星运行会产生多普勒频移。
  • 信号衰落:卫星连接需要新的衰落分布,例如结合考虑大气和地面衰落并模拟特定的天气影响。
  • 低信干噪比 (SINR):长距离会产生较大的自由空间路径损耗,最终导致用户设备的 SINR 较低。
  • GNSS 测量和卫星星历:必须了解用户设备的位置,以便计算和卫星之间的距离。
  • 电池效率和电源管理:高性能计算要求优化节能特性。
  • NTN 移动性:在特定条件下进行 TN-NTN、NTN-TN 和卫星内/卫星间切换

发现适合您的 NTN 设备测试解决方案

罗德与施瓦茨为 NTN 设备测试的每个阶段提供合适的解决方案:

对于端到端 (E2E) NTN 测试,罗德与施瓦茨携手 VIAVI Solutions 联合开发出一款 NTN 数字孪生测试平台,能够测试 LEO、MEO 和 GEO。该测试平台包括 R&S®CMX500 移动通信测试仪(一体化集成信道仿真和所有 3GPP 衰落分布)、VIAVI TM500 AS2 和 VIAVI TeraVM 实时数据应用程序 (RDA) 引擎。用户可以使用该解决方案:

  • 验证 E2E 连接性和性能
  • 测量较大范围内不同 UE 的服务质量 (QoS)
  • 测量最终用户的应用程序性能,同时考虑卫星和 UE 的距离、速度和移动性
  • 确保性能可靠稳定

NTN 设备测试解决方案的优势

罗德与施瓦茨的 NTN 设备测试解决方案提供多方位的射频验证功能,可用于 TX/RX 信号分析、网络仿真和综合性衰落模拟。解决方案加快协议测试和开发,确保具有互操作性并符合协议标准。应用测试包括 IP 和 NID 流量分析以及用户体验测试。

另有更多其他优点:

  • 更快上市
  • 产品质量更出色
  • 符合行业标准
  • 可扩展性
  • 最大限度提高制造产量和质量
  • 增强性能,及早检测问题
  • 通过协议分析有效解决问题
  • 技术支持和资源

如果您有任何问题,请与我们联系

用于非地面网络设备测试的产品

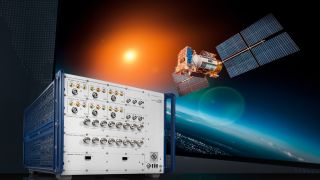

R&S®CMX500 5G 一体化信令测试仪

R&S®CMX500 一体化信令测试仪适合 3GPP 射频参数测试和 NTN NR 设备测试。它可以模拟 LEO、GEO 和 MEO 轨道的信道,为所有 5G 设备开发阶段创建一致的测试环境。

产品信息

R&S®CMW500 宽带无线电通信测试仪

R&S®CMW500 移动无线电综测仪是全球领先的 LTE 和 NTN-IoT 网络模拟器。这款通用测试平台可用于射频集成和协议开发。它支持所有 3GPP IoT 技术和 NTN NB-IoT 规范(最高支持 R17 规范)。

产品信息

R&S®SMW200A 矢量信号发生器

R&S®SMW200A 信号发生器适用于严苛的应用。它非常适合生成数字调制信号,以用于开发新的宽带通信系统和验证 4G 与 5G 基站。

产品信息

R&S®FSW 信号与频谱分析仪

R&S®FSW 的分析带宽高达 8.3 GHz,可用于测量新 5G NR 标准等应用中使用的宽带调制信号或频率捷变信号。它可以同时测量多个标准,快速简单地检测出错误。

产品信息

R&S®NGM200 电源系列

R&S®NGM200 高精度直流电源系列具有快速负载恢复功能。它们可以用作电源和负载来模拟电池和负载。借助快速恢复功能,电源能够应对移动设备切换睡眠模式和发射模式时出现的快速负载变化。

产品信息
