数字万用表与示波器

DMM 和示波器有何不同？

通过对比整体结构框图可以发现，DMM 和示波器的核心都是模数转换器 (ADC)。二者在 ADC 前端都配有模拟信号调理电路，主要是衰减电路。DMM 与示波器在许多方面存在明显差异，而关键模块的不同决定了它们适合各自的应用场景。

万用表包含一些附加模块，其中包括一个电流源。在一些测量模式下，DMM 会使用该电流源。例如，在电阻测量模式下，该电流源会通过分流电阻器和被测电阻器产生已知电流。由于 DMM 已知电流大小和分流电阻器的阻值，因此可以根据欧姆定律计算出被测电阻器的阻值。

示波器没有类似的电流源模块，因此无法直接测量电阻。不过，示波器包含一个存储控制器和用于存储 ADC 采样数据的存储器。正是依靠这种缓存机制，示波器才能采集足量数据来显示波形。

此外，示波器还具备精密的触发系统，能够捕获多种类型的信号条件。例如，示波器可以仅在脉冲宽度不符合特定的宽度（即时间范围）时更新显示。台式 DMM 虽然也有触发输入，但仅适合简单的开始/停止信号。

DMM 和示波器在探测方式上也存在差异，从二者的前面板设计也能看出这一点。

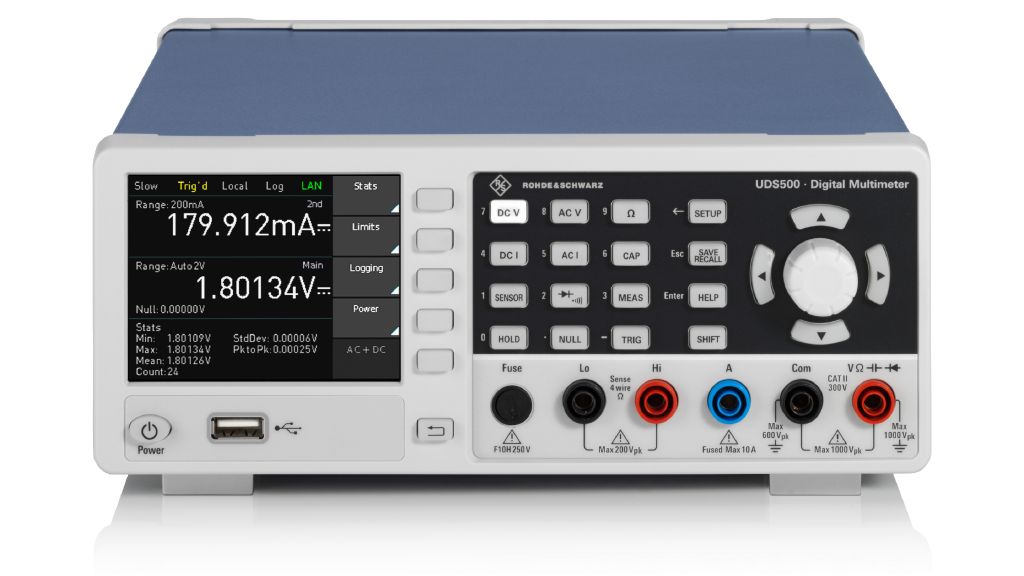

DMM 一般采用 4 mm 香蕉插孔，可以连接多种低频测试线或探头。常见的测试线外覆硅胶护套，一端为 4 mm 连接器，另一端为金属尖头探针。这类测试线适用于手持测量或快速测量场景。

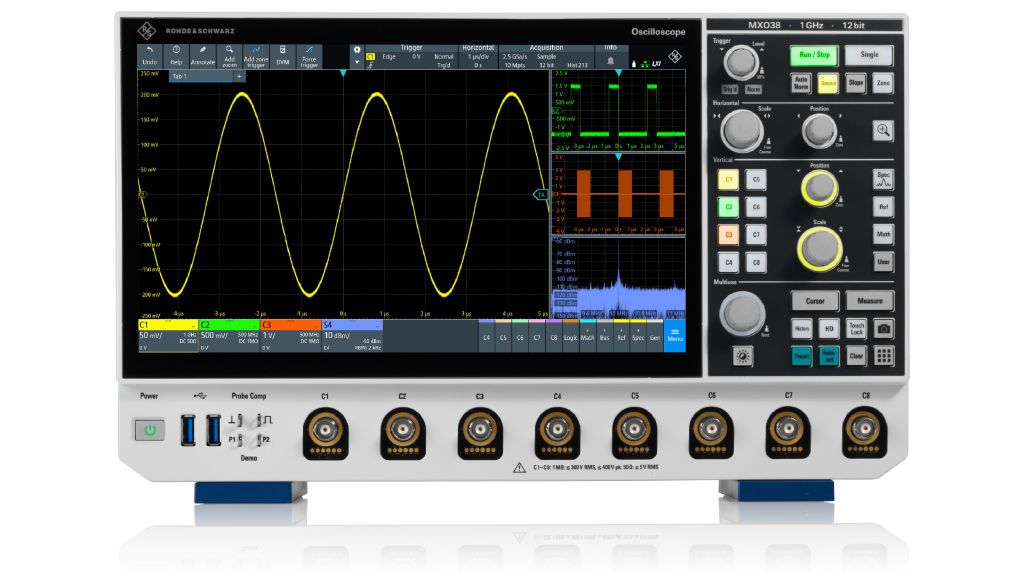

示波器的前面板通常采用 BNC 接口。这类接口可连接多种不同 类型的探头 ，大部分探头都可用于电压测量。大多数示波器标配 无源电压探头 ，适合广泛的通用测量场景。一些探头还会使用传感器来测量其他电气参数。例如，电流探头搭配霍尔效应传感器，可将线缆周围的电磁场转换为电压信号，便于示波器测量电流。

DMM 和示波器都支持直连布线。例如，测试夹具可能采用 4 mm 插孔或者 BNC 接口（或其他同轴接口）。只需使用带兼容连接器的线缆，即可将夹具连接到 DMM 或示波器。

什么时候该选择示波器，什么时候该选择 DMM 呢？

也许您的预算只够买一种仪器，也可能您拥有两种仪器，但不知道该用哪一个。值得庆幸的是，在许多测量场景下，应该使用哪种仪器一目了然。更重要的是，在很多情况下，这两种仪器都能胜任测量工作。

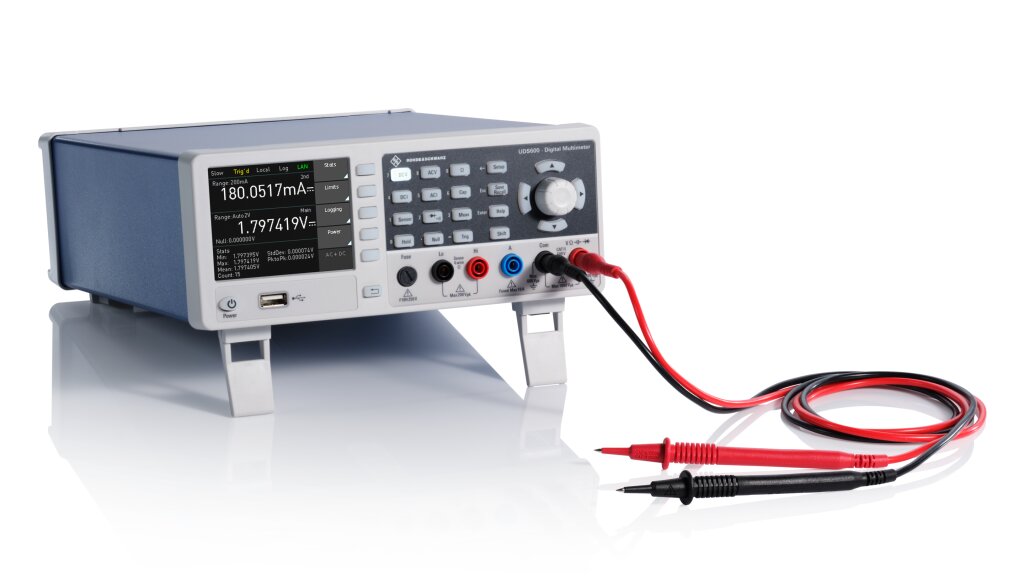

DMM 更适合测量离散器件的特性。诸如 R&S®UDS 的 DMM 可以测量电阻器、电容器、二极管和晶体管的特定参数。例如，R&S®UDS 可以测量电容器的电容值或二极管的正向电压降。这类测量在设计电路或判断器件是否损坏时非常有用。如果需要全面测量器件特性，可以考虑使用 LCR 表 ，这样可以测量无源器件的寄生特性。

DMM 同样适合测量接近直流的低频电压和电流。但是，测量交流信号（例如频率超过 100 kHz 的信号）时，由于带宽有限，DMM 可能无法准确测量信号。

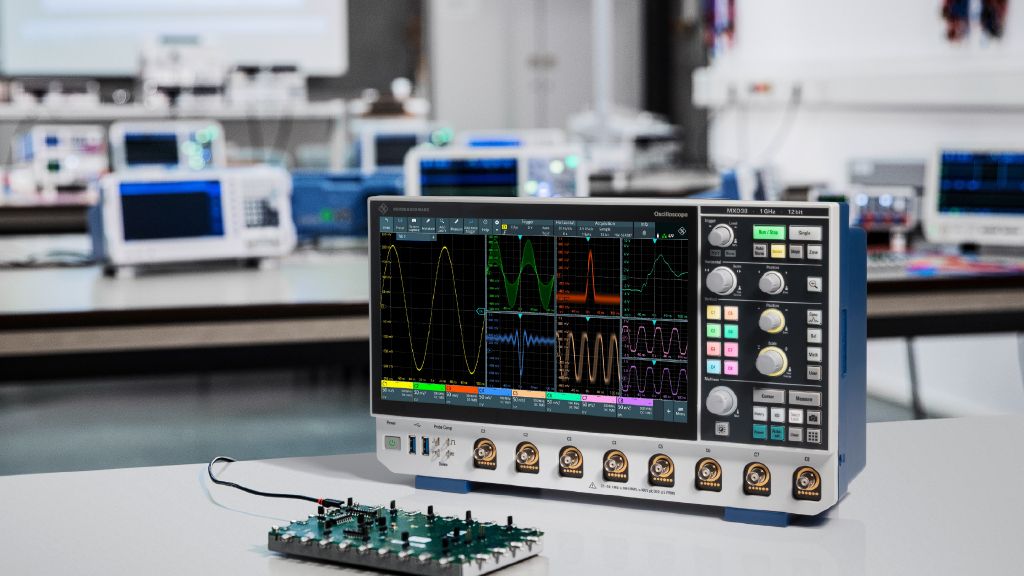

相比之下，示波器的带宽更大，可以测量高频信号。示波器也可以测量直流信号，与 DMM 相比对被测设备的负载效应更小。示波器还具有多个时间上关联的通道，非常适合对比分析数据信号与时钟信号或使能信号。

除此之外，在测量微控制器的时钟信号时，也更适合使用示波器。DMM 测试线的电容较高，测量频率可能只有几兆赫。示波器对信号的负载效应更小，带宽一般也更大。

单机集成示波器和 DMM 功能

目前，示波器通常会集成许多附加功能。例如，许多示波器都内置或通过选件提供函数发生器的功能。

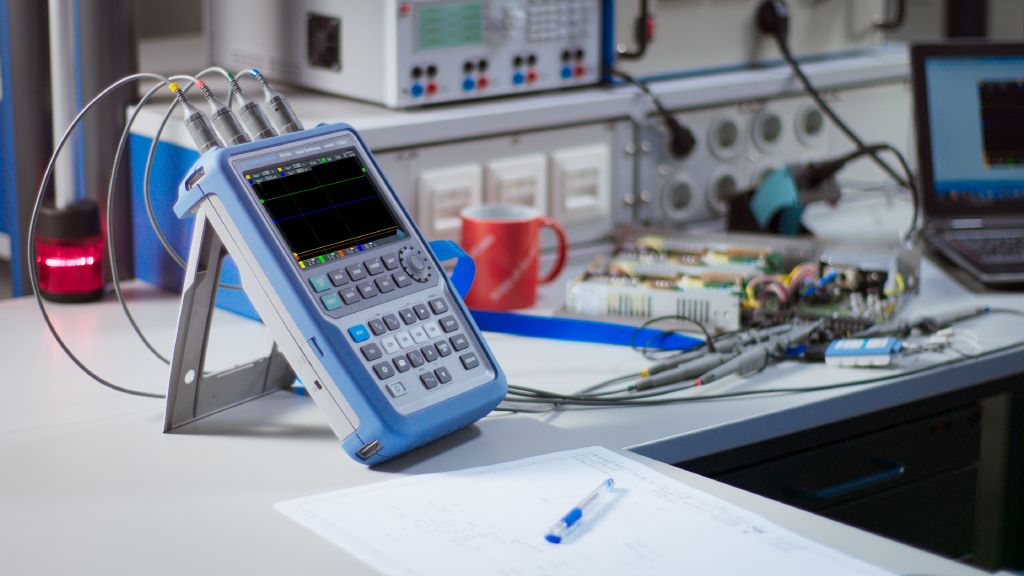

一些示波器还内置了 DMM 功能。例如， R&S®Scope Rider 手持式示波器 的双通道型号便集成了 DMM 功能，可以测量交直流电压、交直流电流（搭配外部分流器）、电阻和电容。
