为什么要组合电源通道？

在使用电源的时候，单个通道的输出电压或电流可能无法满足需求。将电源通道串联或并联，可以提高电源的输出电压或电流，从而满足特定的测试需求，不必使用其他设备。

串联与并联

电源通道有两种组合方式：

• 通道串联可以提高输出电压。
• 通道并联可以提高输出电流。

电源通道一般在外部组合在一起，但是部分电源型号（例如 R&S®NGA100）支持串联通道融合功能，可以在内部连接通道，让装置更加简单。

连接通道只需要满足一个条件，即通道必须浮地且电隔离：

• 浮地：通道未连接公共仪器接地
• 隔离：通道彼此独立，相互之间无电流

电源串联

串联操作可以提高输出电压。将电源通道串联时，需要将一个通道的正极连接到另一个通道的负极。不论是一个电源还是多个电源，都可以将通道串联。

两个通道串联后，输出电压将是这两个通道的组合电压，电路电流则保持不变。举例而言，如果每个通道的输出电压均为 25 V，四个通道串联后的总输出电压将高达 100 V。因此，通道串联时要确保不超过每个通道的最大额定接地电压。

电源并行

并联操作可以提高电流。将电源通道并行时，需要连接所有通道的负极以形成一个公共负极连接，并连接所有正极以形成一个公共正极连接。不论是一个电源还是多个电源，都可以将通道并联。

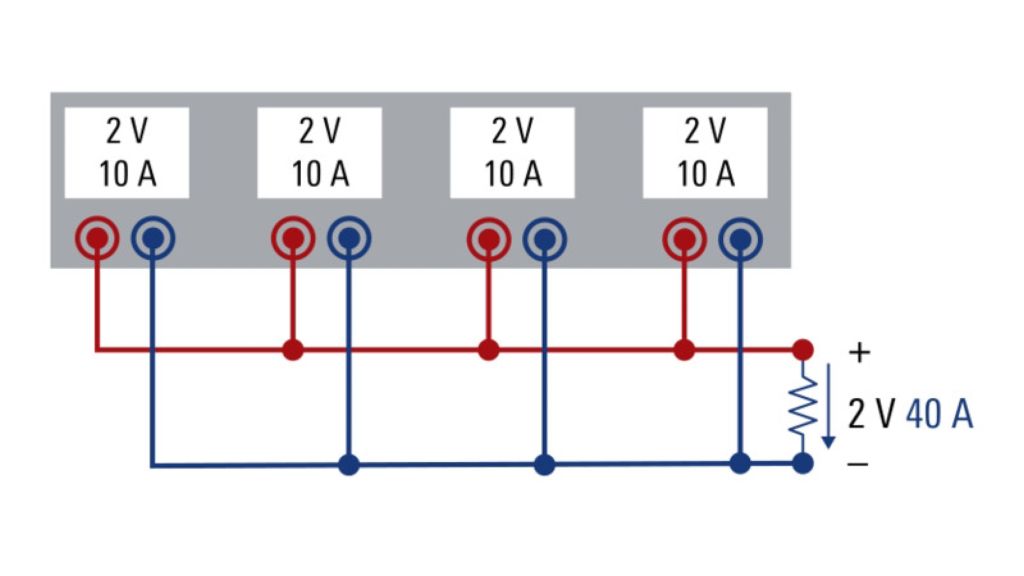

通道并联后，电源中每个通道的电流会加在一起，电压则保持常数。举例而言，如果将四个电压为 2 V、最大输出电流为 10 A 的通道并联，输出电压仍为 2 V，但总电流容量会增加到 40 A。

电源通道并联时，负载共享功能有助于防止单个电源出现过载，确保在电源之间均匀分配电流。
