间歇性骚扰（喀呖声率）EMC 分析

您的任务

目前，大多数由电子系统控制的现代电器仍使用机械继电器来切换负载，例如加热元件和电机。继电器的每次接通或断开都会产生一个短时宽带喀呖声，其幅度可能超过准峰值 (QP) 检波器规定的骚扰电压限值。由于这些瞬态干扰具有间歇性，因此需按照 CISPR 14-1/EN 55014-1 的要求，将其作为间歇性骚扰（喀呖声）单独评估。

罗德与施瓦茨解决方案

R&S®EPL1-K59/R&S®ESW-K59 喀呖声率分析仪选件与 R&S®EPL 或 R&S®ESW EMI 测试接收机配合使用，可提供满足所有适用要求的完整解决方案。

这个解决方案的关键特性包括：

• 符合 CISPR 14-1:2016/EN 55014-1:2017 和 CISPR 14-1:2020/EN 55014-1:2021（支持 DENAN 法规要求的替代频率设置）
• 提供符合标准的四通道喀呖声率分析（支持 150 kHz、500 kHz、1.4 MHz 和 30 MHz 并行分析）
• 依据 CISPR 16-1-1 进行经认可的验证
• 时间分辨率 ≤ 500 μs，可使用峰值检波器精确测量喀呖声持续时间，并使用准峰值检波器判定是否符合要求
• 记录喀呖声次数并计算喀呖声率
• 支持标准规定的所有例外情况
• 远程控制 R&S®ENV216、R&S®ENV432、R&S®ENV4200、R&S®ESH2-Z5 和 R&S®ESH3-Z5 ¹⁾ 线路阻抗稳定网络 (LISN)
• 生成详细的测试报告
• 对测量数据进行电子存档，测量时间最长可达四小时
• 支持对测量设置进行后续修改

¹⁾ R&S®ESH2-Z5 和 R&S®ESH3-Z5 已停产。

应用

R&S®EPL1-K59/R&S®ESW-K59 四通道喀呖声率分析仪选件满足 CISPR 14-1 标准的间歇性骚扰测量（喀呖声测量）要求。这些测量可以轻松配置，并可运行设定的时间，或持续运行直至检测到指定数量的喀呖声为止。

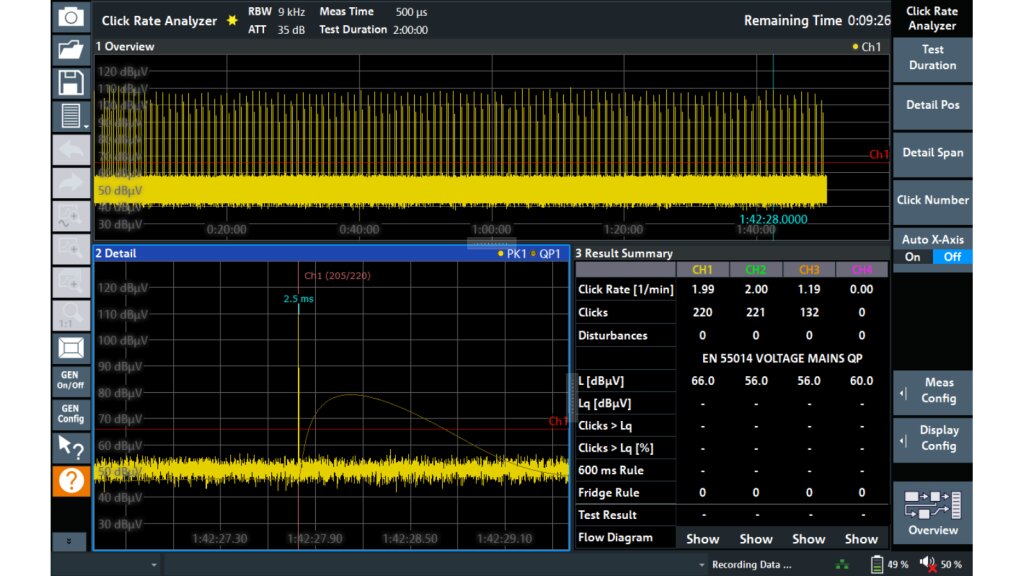

配备喀呖声率分析仪的 R&S®EPL EMI 测试接收机

• 轻松配置所有预设设置
• 全自动执行测试程序，测量时间最长可达四小时

详细显示测量的喀呖声结果

• 在一个窗口中显示完整时间轴、缩放区域以及四个通道的实际测量迹线，也可仅显示所关注通道的测量迹线
• 测量并显示相关数值
• 对全部测量数据进行后处理

总体结果视图

• 最终结果视图显示每个通道的喀呖声率计算值和测试结论
• 显示所采用的例外条件
• 根据修改后的预设设置重新计算

决策流程图

以流程图形式直观显示关于所用标准的各项决策。

总结

无论是用于一致性测试还是电器开发，配备喀呖声率分析仪选件的 R&S®EPL 和 R&S®ESW EMI 测试接收机都能提供可靠的解决方案，满足间歇性骚扰测量（喀呖声率分析）的所有适用要求。
