Yamaha® MP 系列和 R&S®ZNBT：适用于高频印刷电路板批量生产的可靠测试解决方案
随着 5G 通信服务开始推行和逐渐普及，越来越多支持高频信号的印刷电路板 (PCB) 被生产出来。这些电路板必须具备卓越的频率特性。以前，PCB 的频率特性通过使用测试样板进行抽样检查。Yamaha® MP 系列与 R&S®ZNBT 矢量网络分析仪相结合，可以快速、准确地测量批量生产的产品的高频特性，因此能够全面测量批量生产的 PCB。
您的任务
5G 应用中的天线模块使用采用低介电损耗材料的印刷电路板进行生产，此类材料包括液晶聚合物 (LCP) 和改性聚酰亚胺 (MPI)。PCB 天线的高频传输特性不可忽视，因为这会显著影响天线模块的整体射频质量。
这意味着 PCB 供应商必须执行额外的测试。除了常规的开路和短路测试外，这些电路板还需要进行 20 GHz 或更高频率的高频特性检查。

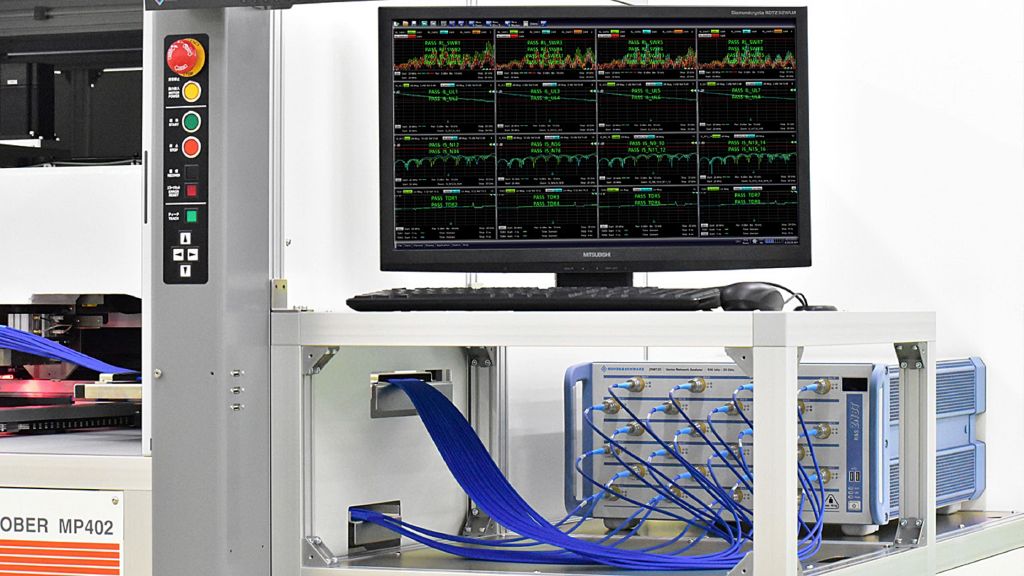

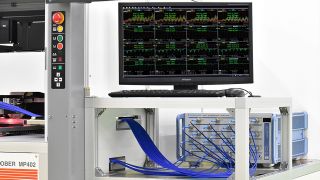

R&S®ZNBT 是一款多端口矢量网络分析仪 (VNA)，能够提供最多 24 个集成式测试端口。在追求速度的情况下，这种 VNA 平台可进行出色的多端口测量。
R&S®ZNBT 是一款多端口矢量网络分析仪 (VNA)，能够提供最多 24 个集成式测试端口。在追求速度的情况下，这种 VNA 平台可进行出色的多端口测量。
打开灯箱
Yamaha® Fine Technology 解决方案

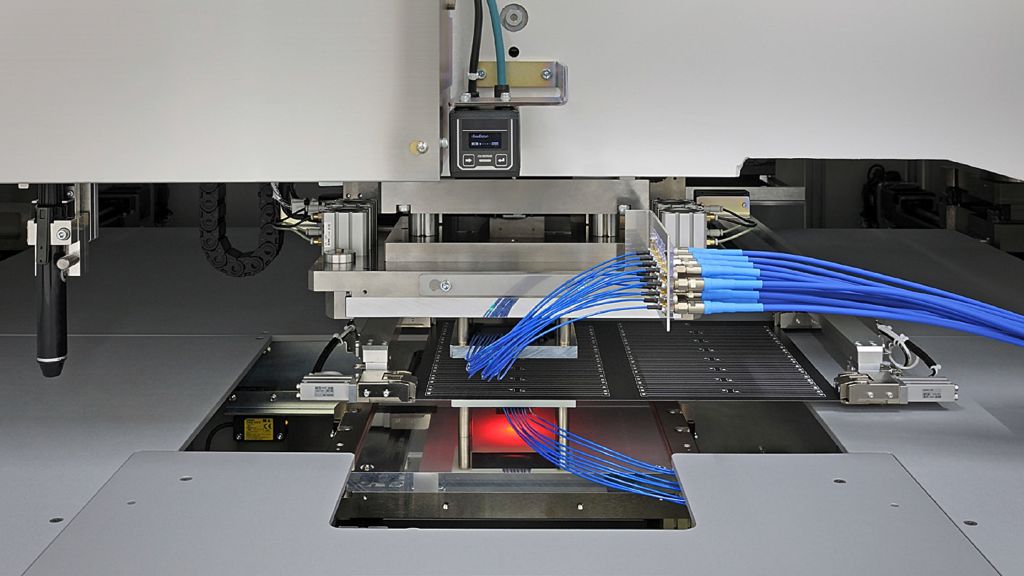

Yamaha® Fine Technology 解决方案——Yamaha® Fine Technologies 的 MP 系列是一种用于高频 PCB 的高精度微探测系统。它可以精确探测产品设计中使用的专用电路板面板夹具。借助罗德与施瓦茨的多端口矢量网络分析仪 (VNA)，可以极其准确、快速地同时测试面板上的多个被测设备。
截至目前，质量检查基于抽样检查和逐个手动检查，或采用测试样板检查的方法。采用这些方法时，操作人员的失误会导致测量错误，并且无法实现准确检查。借助 Yamaha® MP 系列的一流功能，现在可以自动检查 PCB 上的所有迹线。
这种详尽、精确的自动化测量最终可以提高 PCB 的质量。R&S®ZNBT 自动执行快速测量，有助于客户开展批量生产并提高生产量。

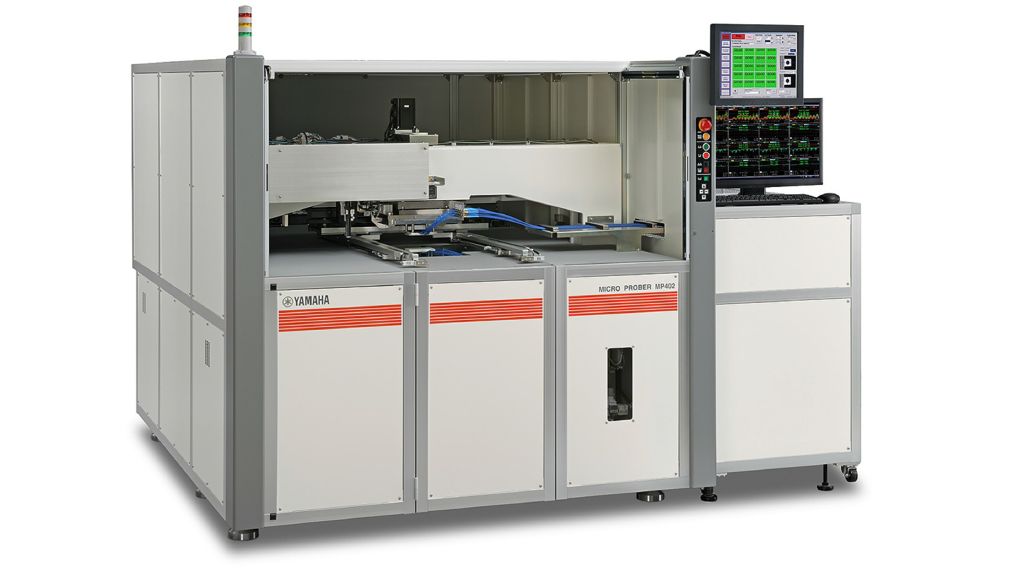

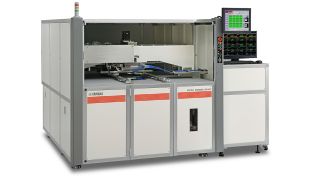

Yamaha® Micro Prober MP 系列可以精确、自动测量高速传输 PCB 的频率特性。
Yamaha® Micro Prober MP 系列可以精确、自动测量高速传输 PCB 的频率特性。
打开灯箱
罗德与施瓦茨解决方案

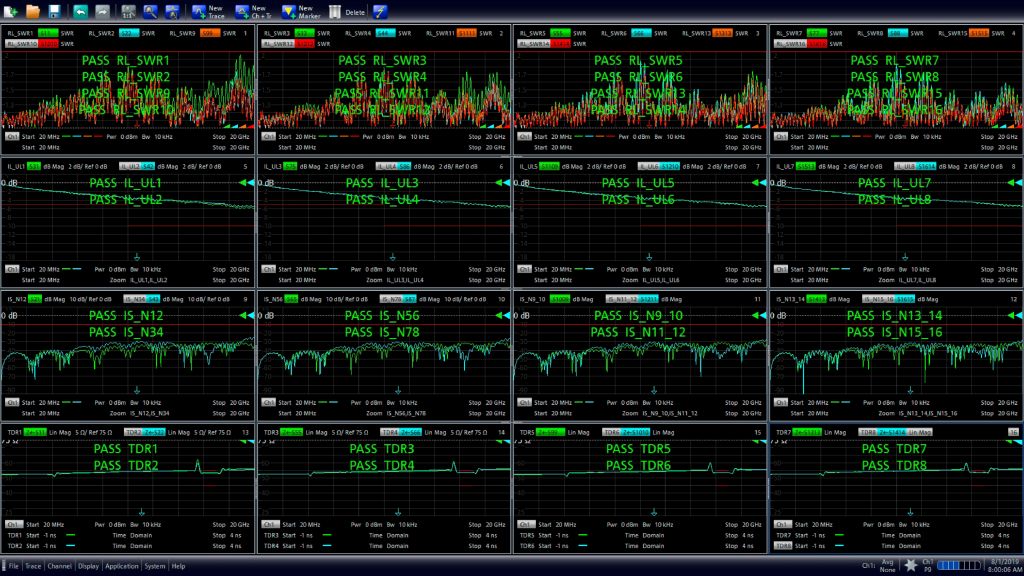

R&S®ZNBT 矢量网络分析仪 (VNA) 是一款结构紧凑的多端口单元，至多集成 24 个端口，可实现快速、精确的 VNA 测量。即便在带有多个端口的情况下，R&S®ZNBT 也只需要很短的测量时间。其他亮点包括宽动态范围、高输出功率电平以及具有高功率处理容量的输入。这使得不仅可通过测试样板测量来测试 5G 天线 PCB 的插入损耗和反射损耗。结合 MP 系列的功能，您可以测量电路板上迹线的所有传输特性，从而进行更加可靠、自动化的质量保证。这款即插即用型测试解决方案适用于高频印刷电路板的批量生产。
另见：
https://www.yamahafinetech.co.jp/en/fa_products/mp_micro_prober/mp502/
