通过 USB 数据线导入和导出数据及设置

通过 MTP 的数据传输

将示波器后部的 USB B 类设备端口连接到个人电脑的 USB 主机端口，并且使用以下功能：

• 无需任何编程，即可轻松导出示波器波形数据以用于后期分析（比如 Excel）
• 快速确定与示波器当前设置相关的 SCPI 命令；通过设置文件将新的 SCPI 命令从您的个人电脑发送到示波器
• 根据示波器当前显示图像轻松检索文件
• 轻松更新示波器固件

媒体传输协议 (MTP)

MTP 用于传输便携式设备中的文件，比如通过 USB 数据线将文件从 R&S^®RTB2000/RTM3000/RTA4000 示波器传输到个人电脑。通过该协议，您可以将设备插入个人电脑的 USB 端口，从而访问图片和音频内容以及其他媒体内容。MTP 是 Windows Media 框架的一部分。2008 年，USB Implementers Forum 纳入 MTP 并将其作为 USB 规范的一部分。

USB 连接

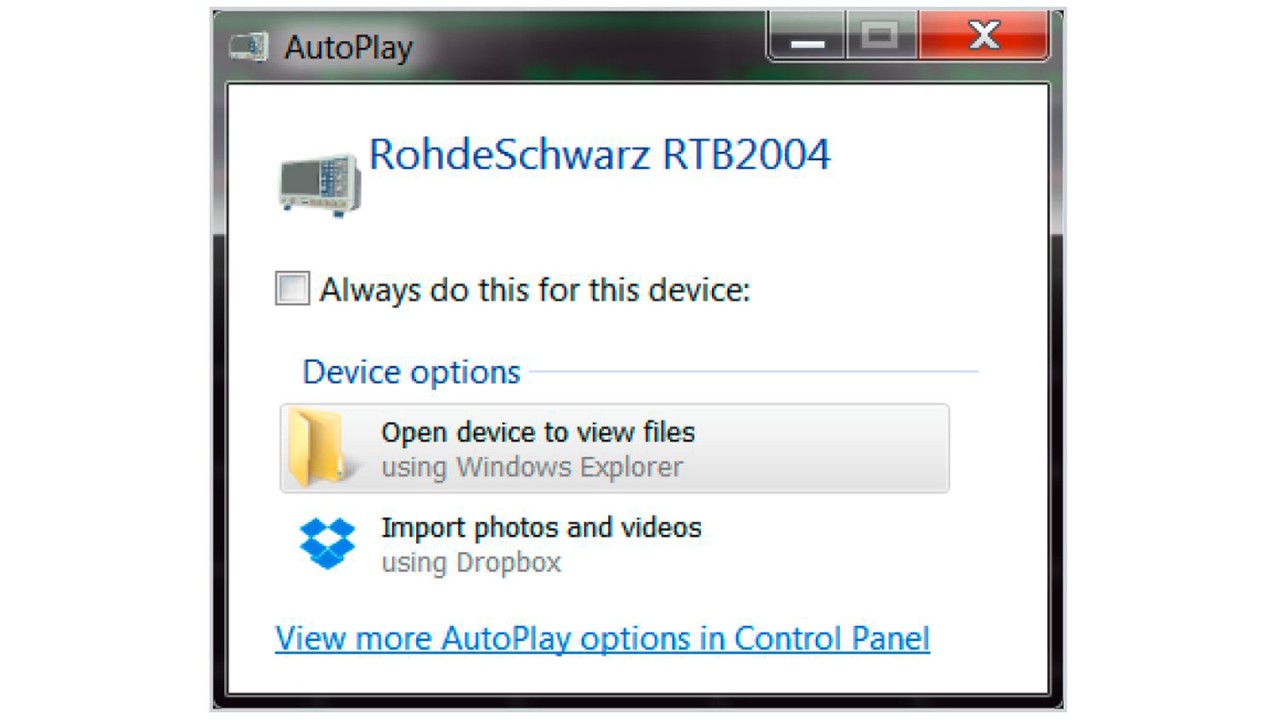

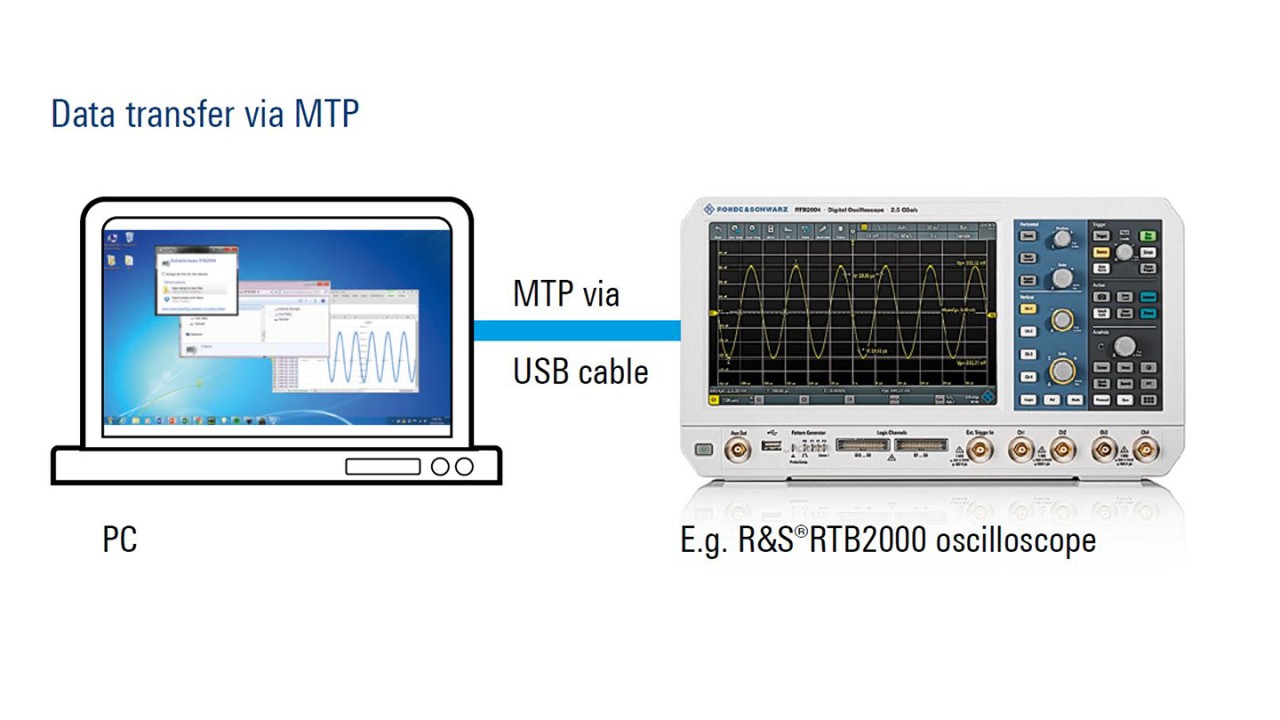

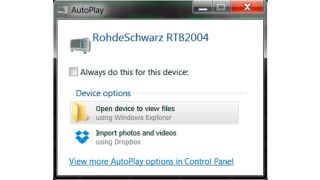

通过 USB 数据线将个人电脑连接到 R&S^®RTB2000/RTM3000/RTA4000。个人电脑的 USB 主机端口（A 类）连接到示波器后部的 USB 设备端口（B 类）。类似于将手机连接到个人电脑时会出现一条弹出消息一样，个人电脑也会显示一条弹出消息，询问您是否想要连接到示波器。

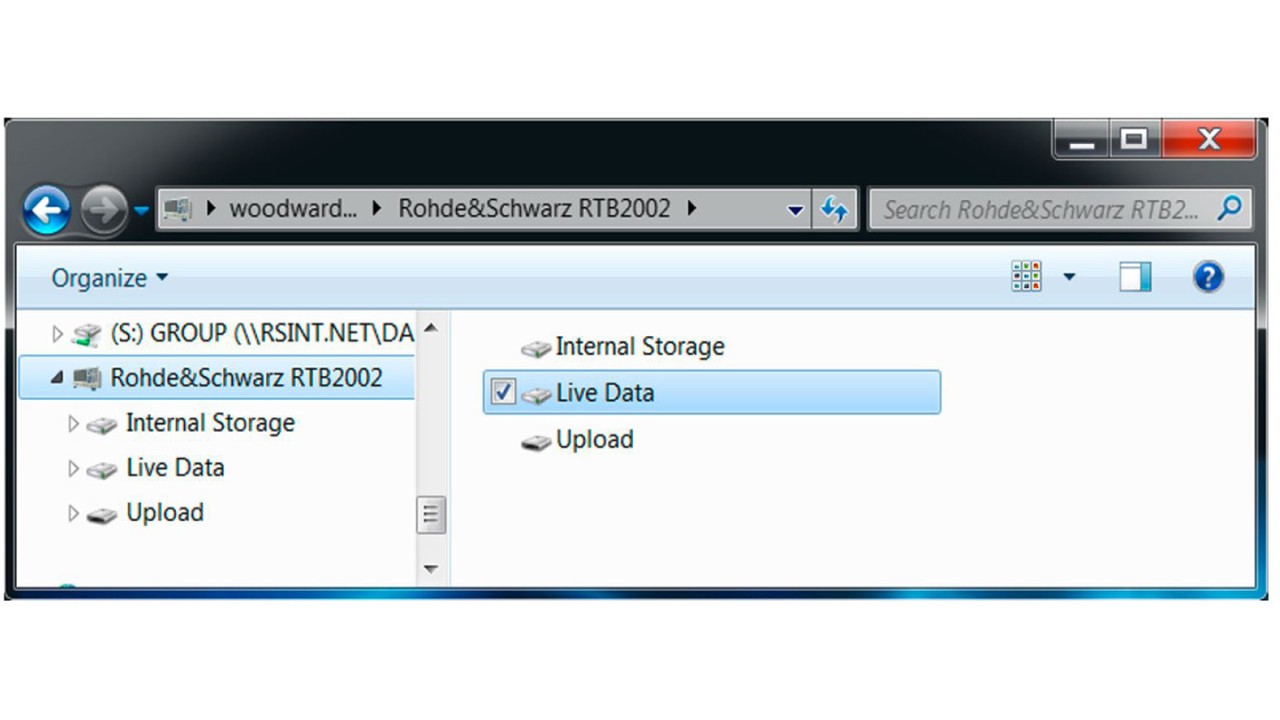

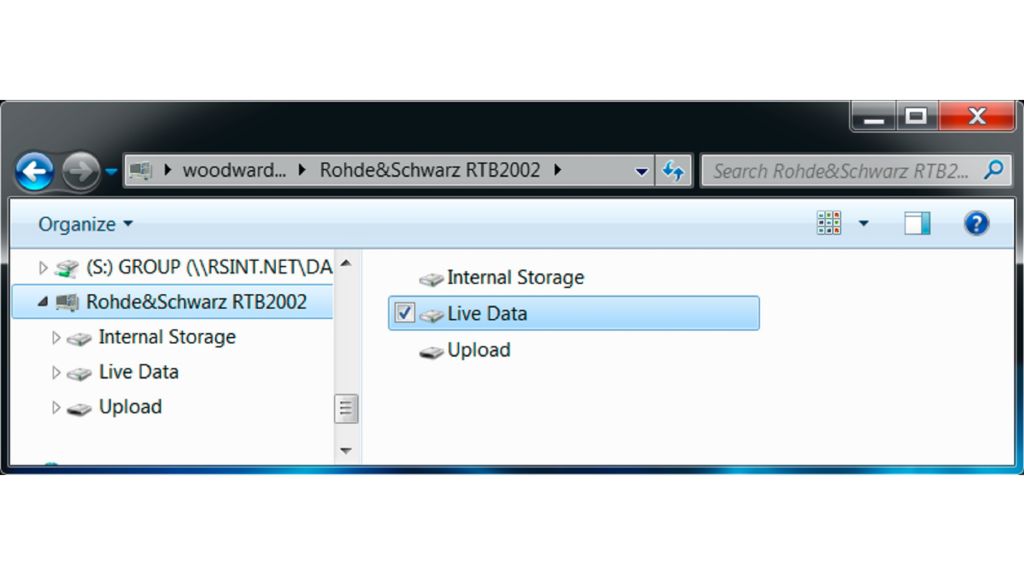

随后，主目录（内部存储、实时数据以及上传）出现。

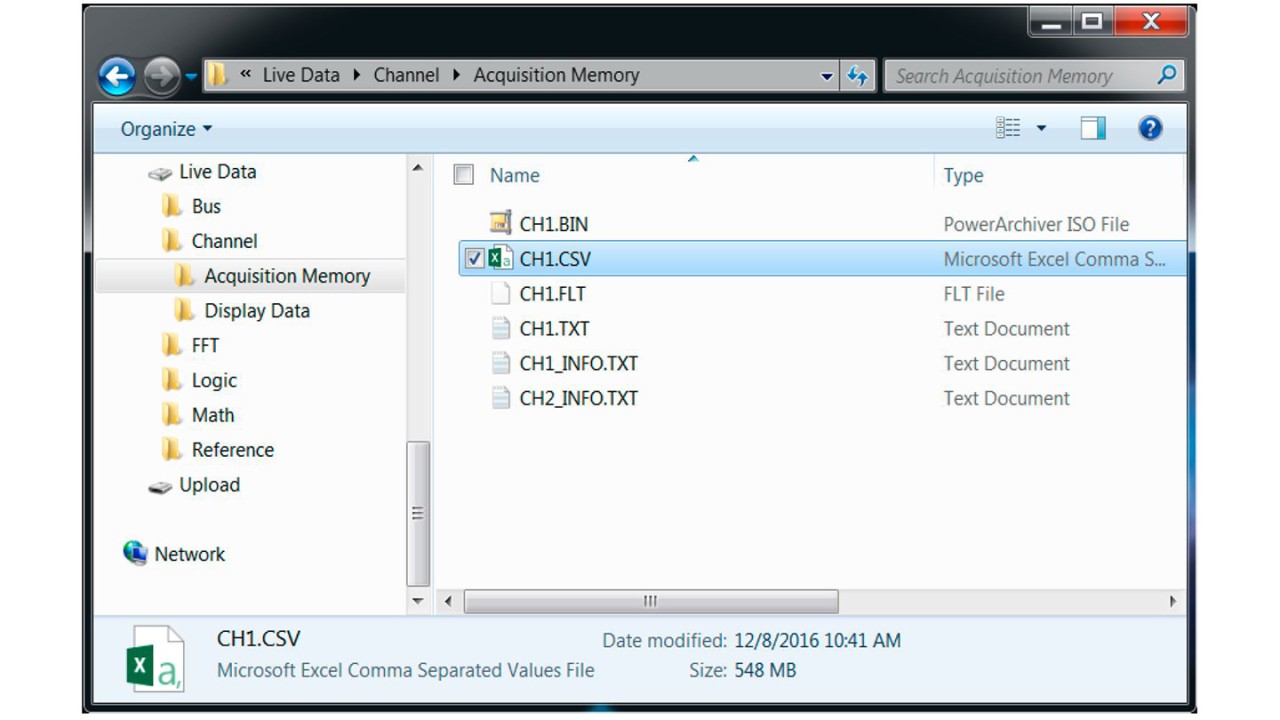

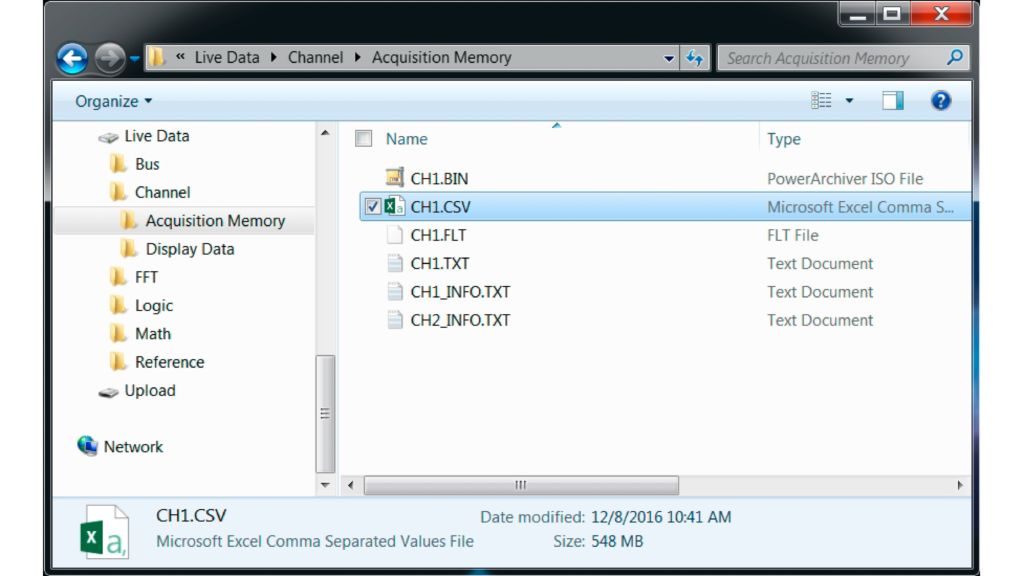

依次单击 Live Data（实时数据）– Channel（通道）– Acquisition Memory（采集内存），可以访问示波器的波形数据（.csv 文件）。这些文件可保存，并且可直接在 Excel 或其他基于个人电脑的分析工具中打开。

直接描绘数据

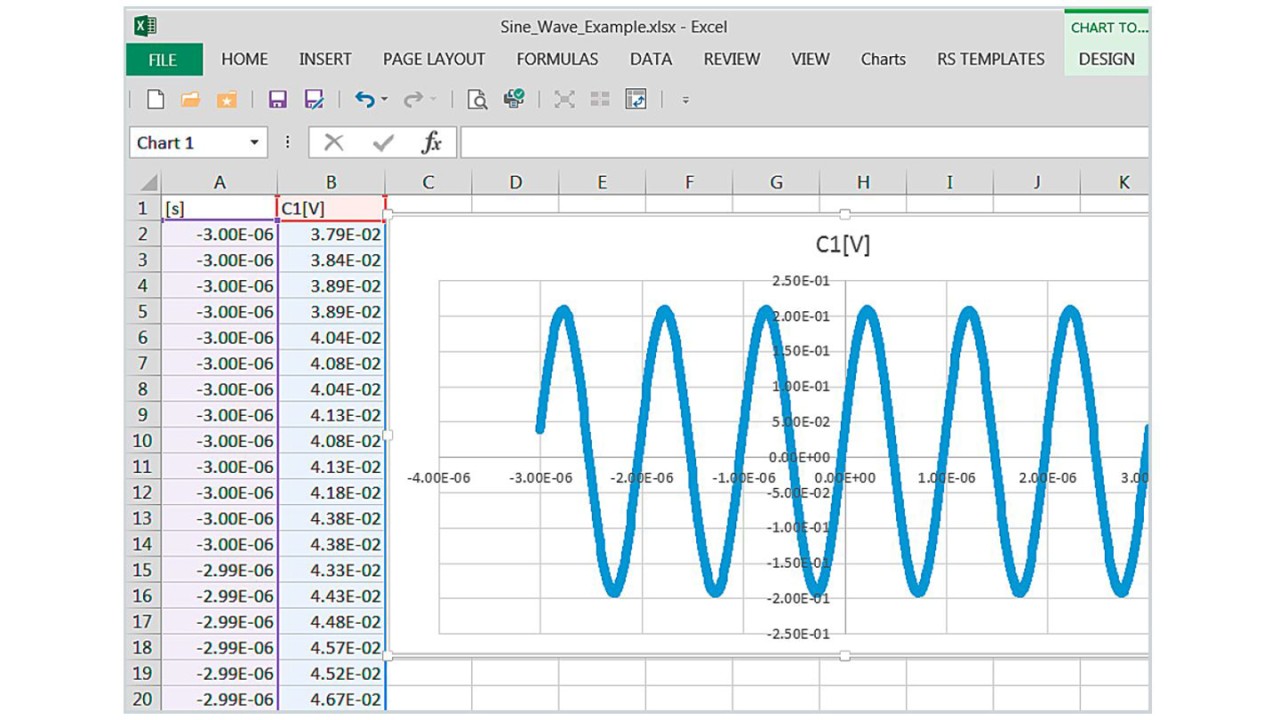

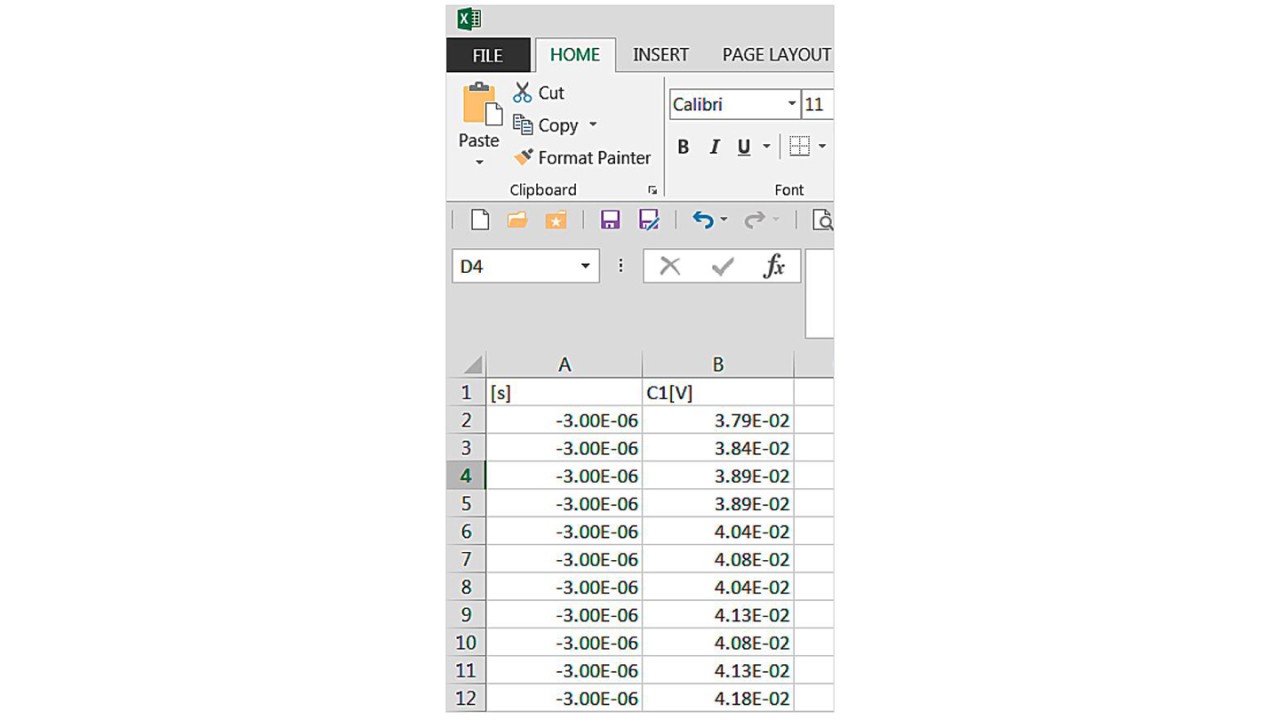

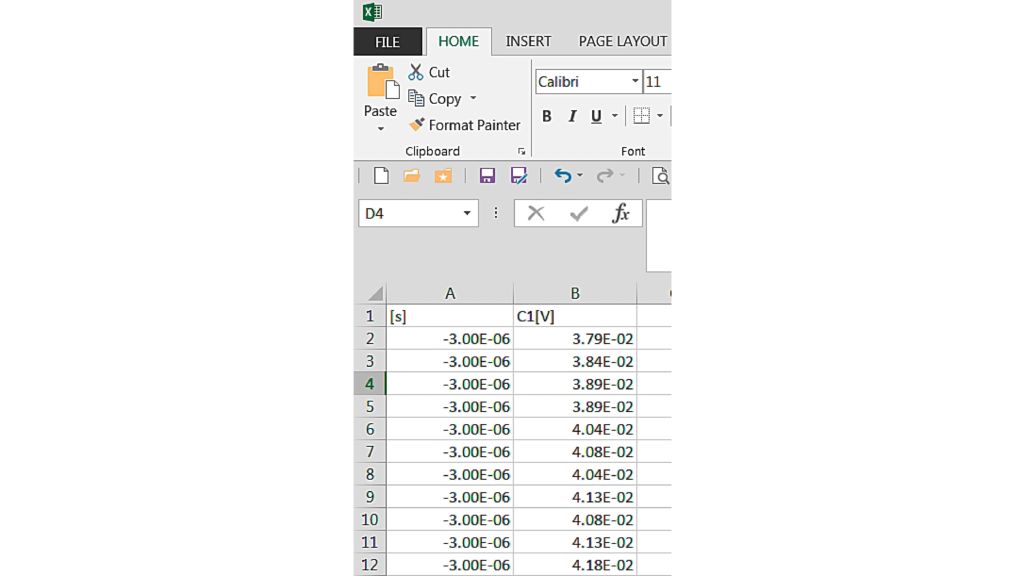

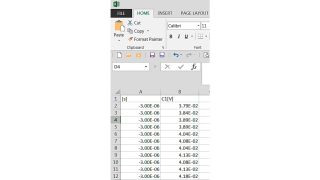

本例中，示波器捕获一个正弦波。CH1.csv 文件被复制到个人电脑并在电子表格中打开。A 列显示采集每个示波器样点的时间戳；B 列包含每个捕获样点的垂直数值。

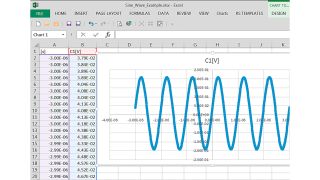

使用电子表格可绘制波形数据或执行进一步分析。每个源都有一个单独的 .csv 文件，其中包含通道、数学运算以及参考波形。通过目录，用户可以选择包含整个采集内存或示波器上显示数据的 .csv 文件。一些基于个人电脑的工具（比如 Excel）对行数有限制，无法处理示波器的深内存采集。在这种情况下，推荐使用支持更多数据的应用，比如 MATLAB^® 或 Octave。

获取 SCPI 命令用以编程

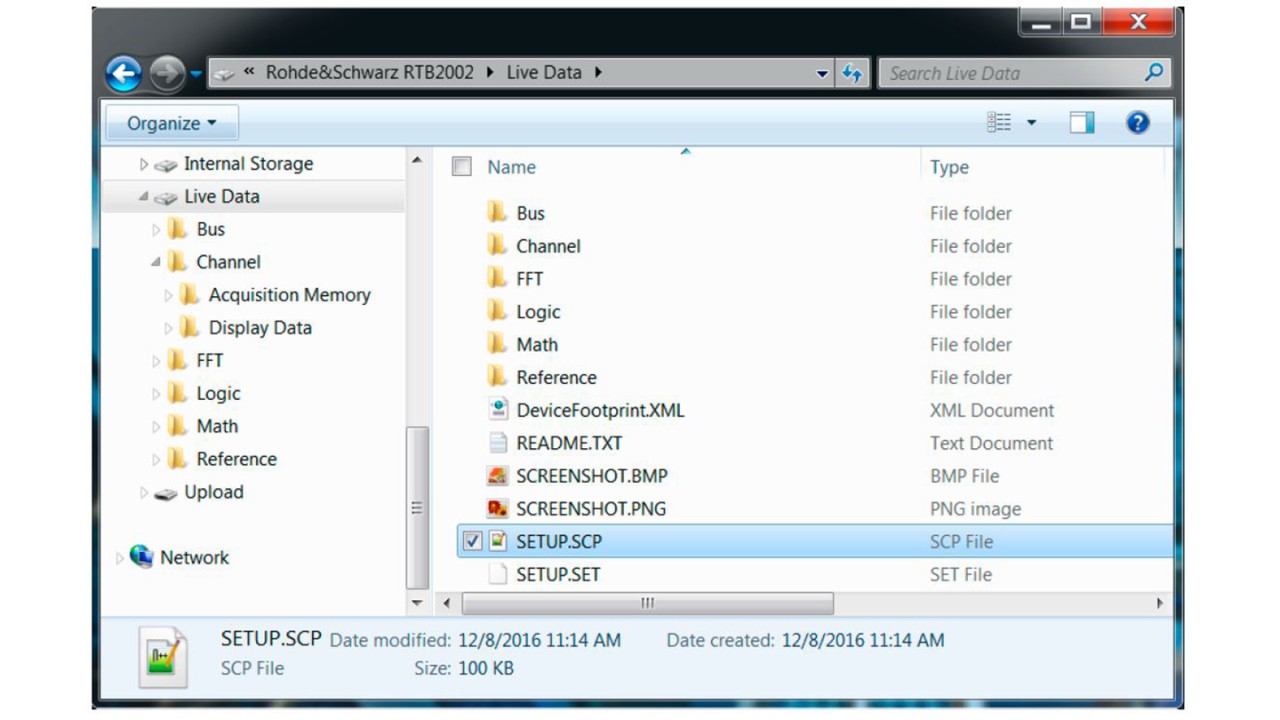

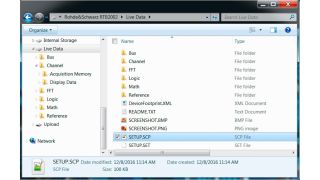

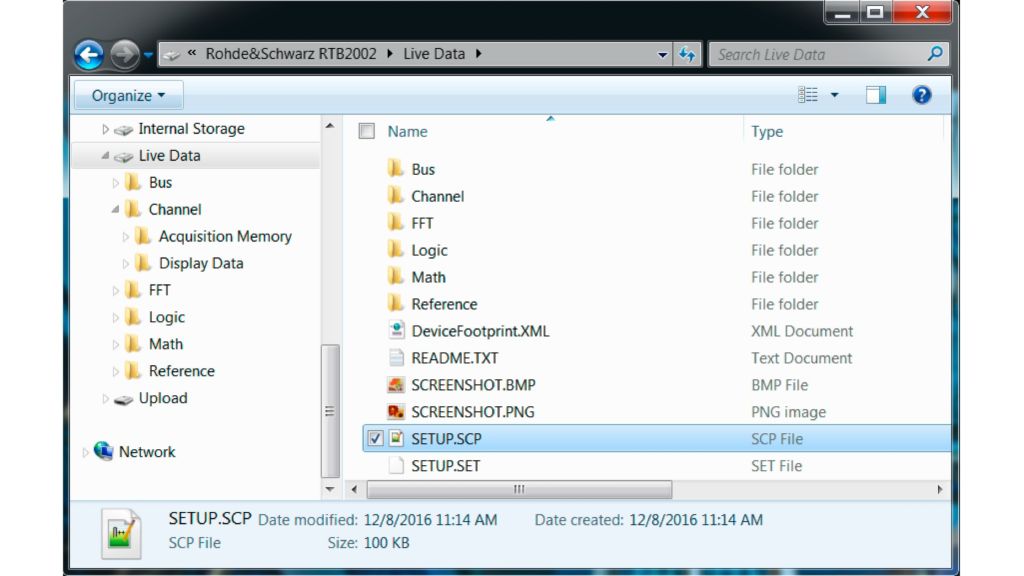

实时数据目录包含一个 SETUP.scp 文件，这对想要确定示波器当前设置以及相关 SCPI 命令的用户很有帮助。打开此格式化文本文件以查看 SCPI 命令。然后将文件复制到个人电脑并使用文本查看器打开。

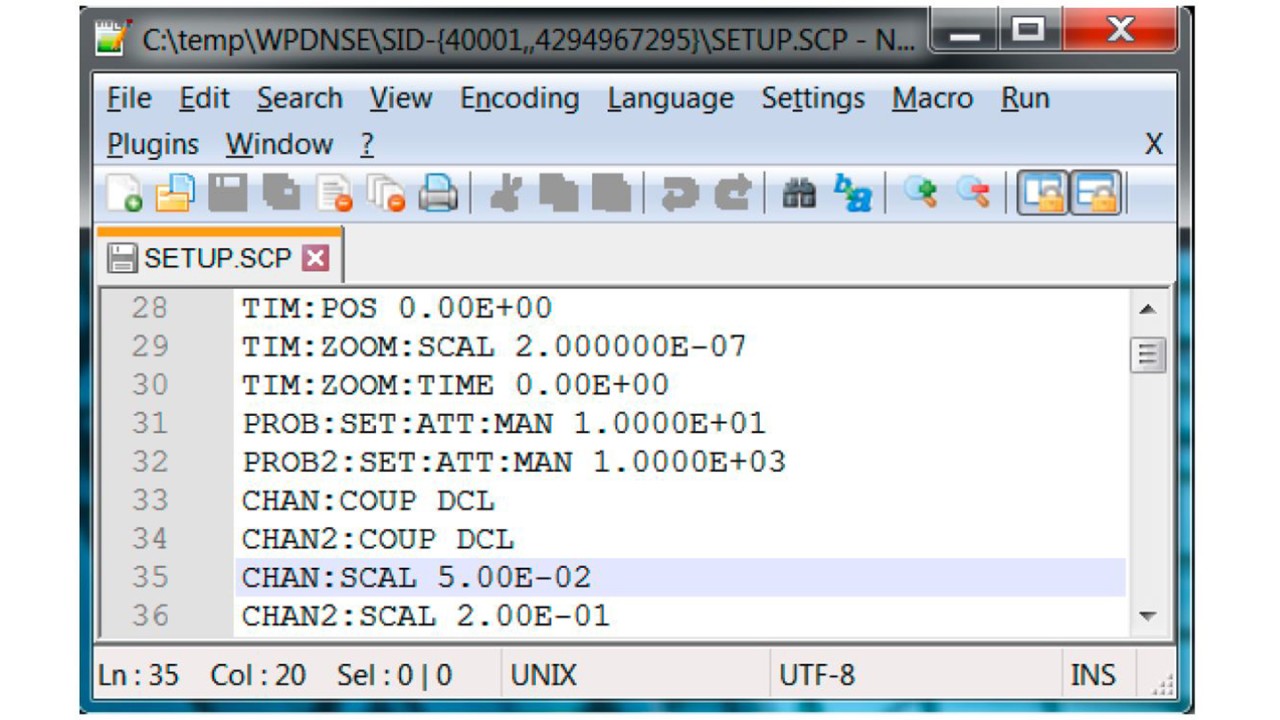

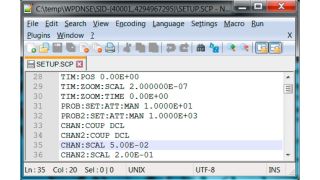

屏幕截图列举了与示波器当前设置有关的部分 SCPI 命令。示波器使用手册 (1333.1611.02) 包含每一条命令的说明，用户可按需使用。

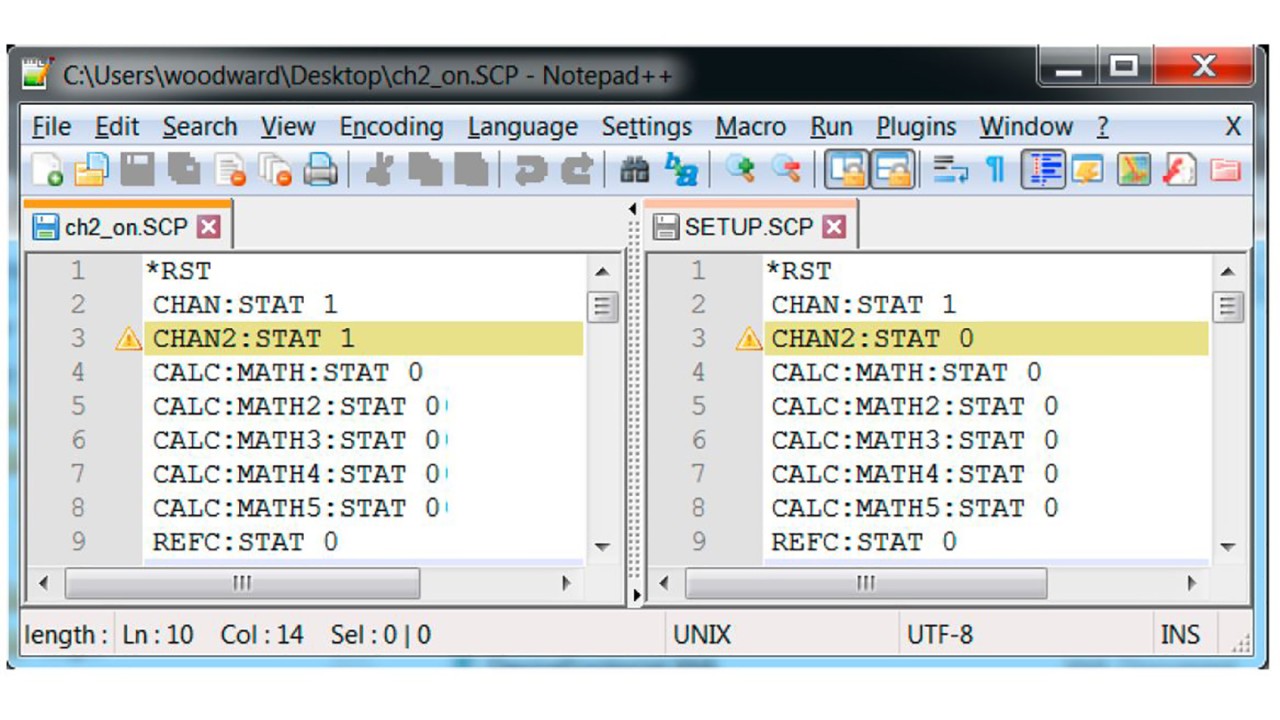

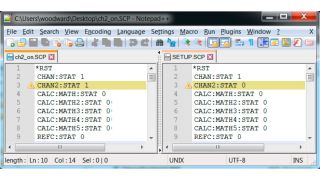

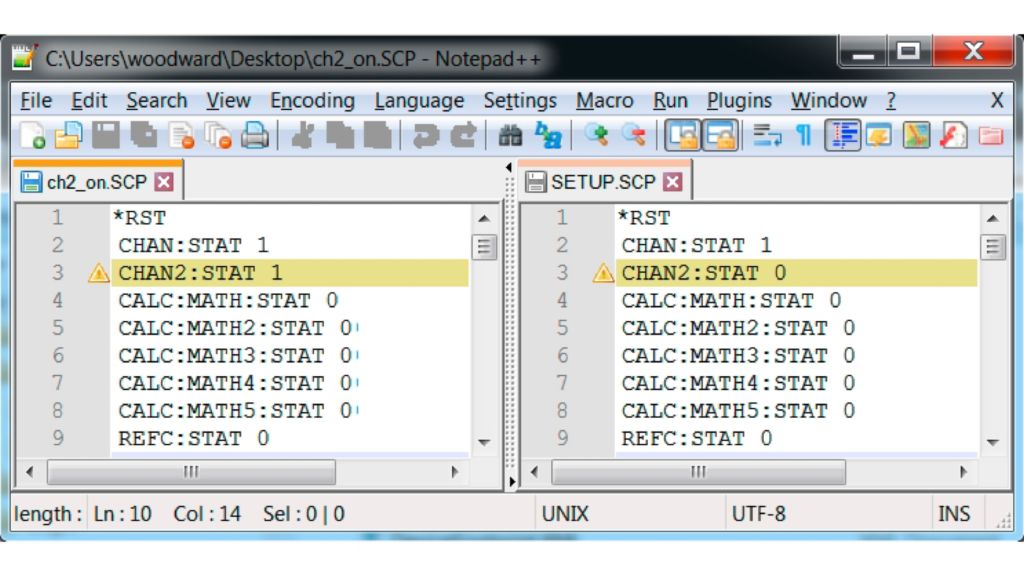

如果您找不到使用手册，或者需要查找与示波器的某项设置更改有关的 SCPI 命令，可打开 SETUP.scp 文件。通过前面板或用户界面更改设置。然后打开新的 SETUP.scp 文件并比较两个文件。关于已更改设置的 SCPI 命令将高亮显示。本例显示了启用通道 2 的 SCPI 命令。

将命令发送到仪器

如果您需要将 SCPI 命令发送到示波器，则可以使用：

• 脚本
• 内置 Web 界面
• MTP 协议

创建包含所需 SCPI 命令的文本文件。创建一个文件（包含启用通道 2 的命令）并调整到 100 mV/div；比如，文本文件将包含 CHAN2:STAT 1 以及 CHAN2:SCAL 100E - 3。

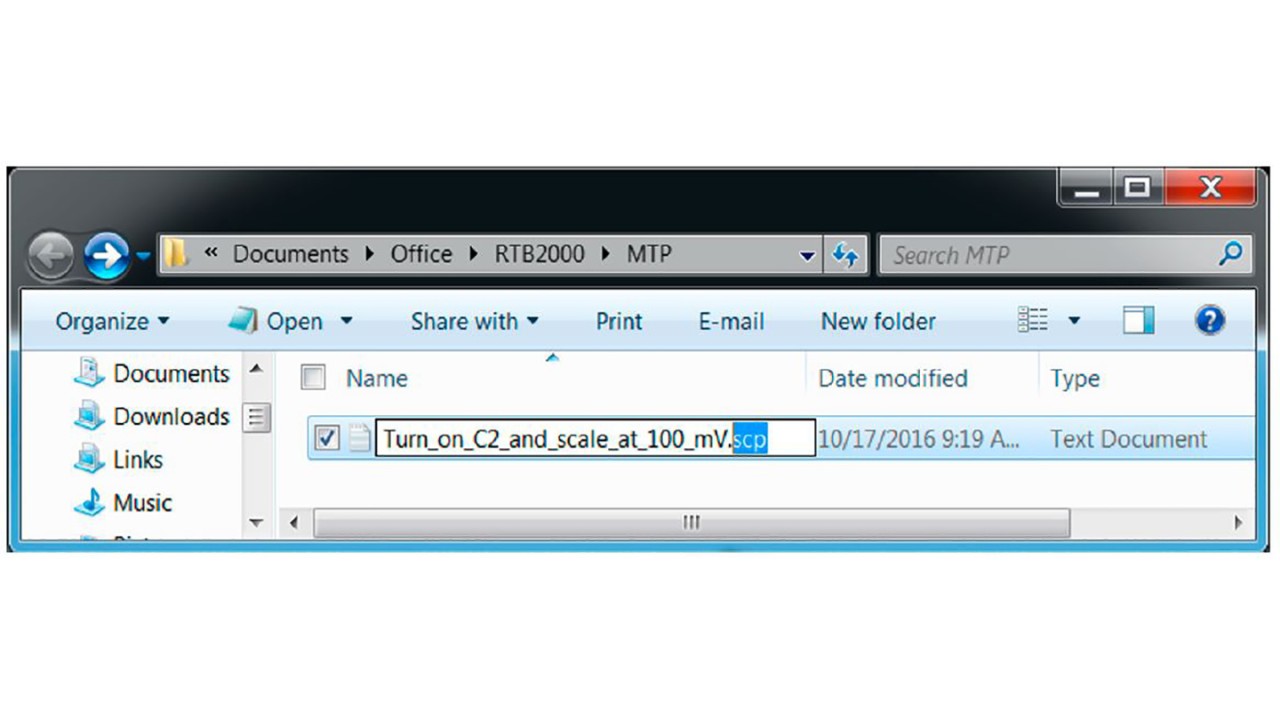

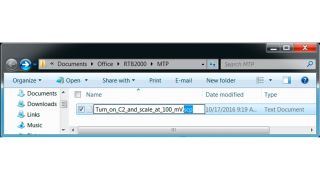

只需将文件保存为 .scp 格式，或者将文件扩展名从 .txt 改为 .scp。

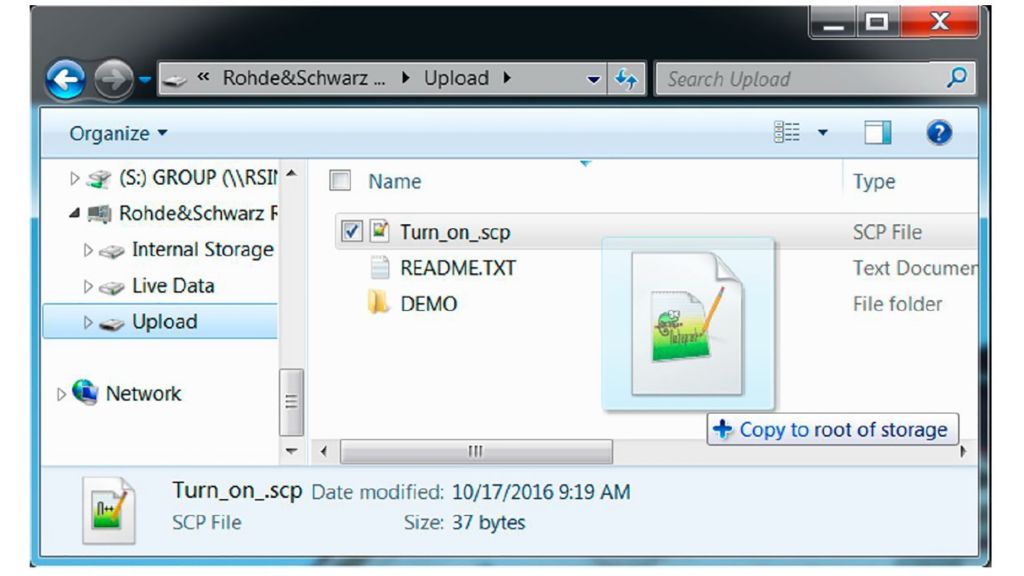

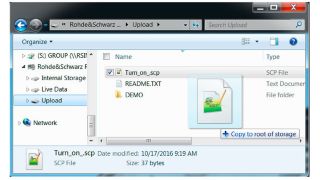

将包含 SCPI 命令的 .scp 文件复制到上传目录中。文件中的 SCPI 命令随即将在示波器上执行。

获取屏幕截图

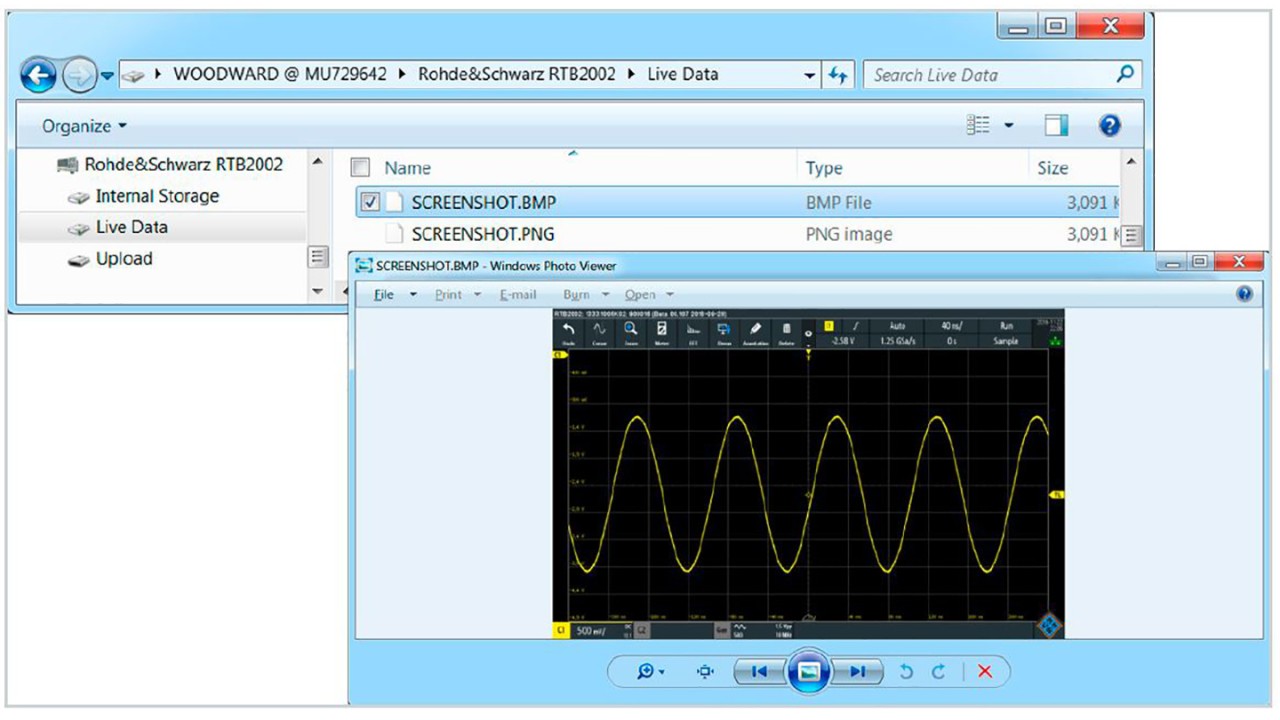

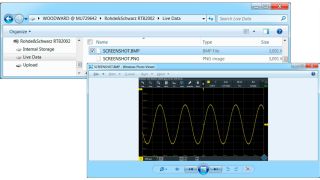

如果您想要捕获示波器屏幕截图，但并不将文件保存到示波器上插入的 USB 驱动器，则只需切换到实时数据目录，然后打开或复制示波器显示器上当前图像的图文件即可。

更新固件

如果您已经下载了新版固件到您的个人电脑上，则只需将其拖放到上传目录。示波器会随即启动固件更新。
