R&S®Essentials | 直流电源基础知识

任意波和斜坡函数

作者：Anja Fenske，R&S Essentials 电源产品经理

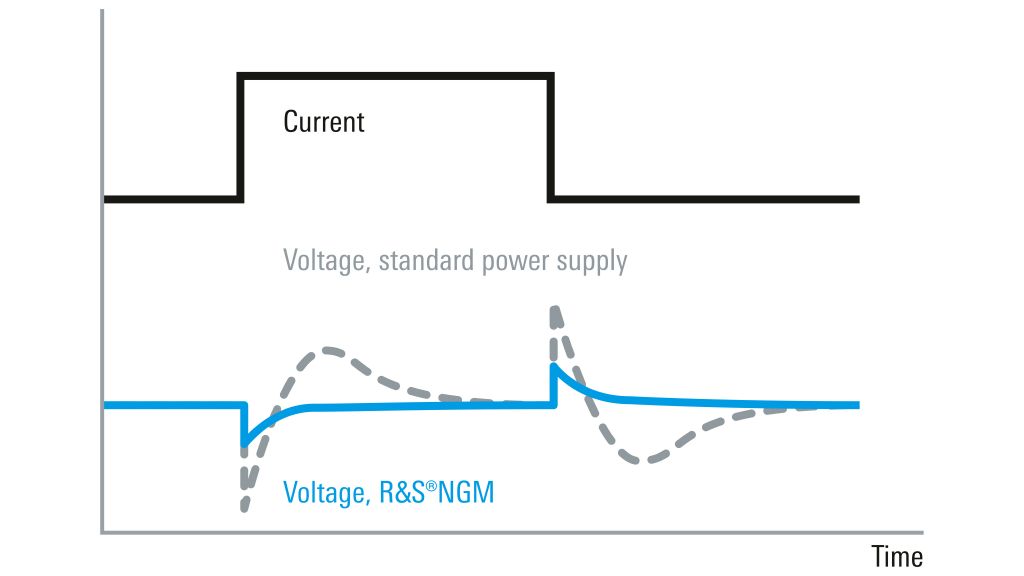

任意波文件为一定数量的测量点存储电压、电流和驻留时间。此外还可以规定既定测量点序列的重复次数。这样可以将任意波函数用作电压或电流输入以模拟真实场景，从而测试被测设备对电源电压和电流传输变化的恢复性能。

斜坡函数曲线不同于任意波函数，而是具有固定的形状。开启电源的相应输出信道后，斜坡函数为一段时间内的空载电压显示一条线性“淡入”曲线。这可以防止浪涌电流损坏电路。斜坡函数的唯一可配置参数是斜坡时间，即从开启信道至完全达到空载电压状态的时间。

罗德与施瓦茨的任意波和斜坡函数

罗德与施瓦茨直流电源提供 EasyArb 或 QuickArb 等任意波函数。各个信道的参数根据规定的方案进行规划，确保任意波文件在一定程度上兼容。

/

QuickArb 函数的属性

除了支持更大的参数范围和更多的测量点之外，QuickArb 函数还支持子组、结束行为规范和测量点之间的线性斜坡插值。此函数的另一个优势在于，针对测量点之间的最小驻留时间和增量提供更高的 1 ms 时间分辨率。

QuickArb 功能不仅可以触发启动任意波函数，还可以触发下一个测量点序列。此功能可以将直流电压扫描和测量设备中的程序进行同步。

任意波编辑器

罗德与施瓦茨直流电源提供编辑器，可以在触摸屏上修改任意波曲线的形状。用户可以为曲线上的每个测量点编辑空载电压、电流限值和驻留时间。还可以修改重复次数等其他参数。

QuickArb 编辑器可以将任意波曲线存储到采用字符分隔值 (CSV) 的 ASCII 文件，或从中加载任意波曲线。借助 EasyArb 函数，可以将任意波曲线和全局仪器设置存储在一起。使用 R&S®HMExplorer 软件等进行远程控制，还可以将任意波曲线加载到直流电源。

Benefits

  • An arbitrary file stores voltage, current and dwell time for multiple points, allowing users to define sequences and repetitions.
  • This allows an arbitrary function to emulate real-world scenarios to test the resilience of DUTs under variations in supply voltage and current.
  • The curve of the ramp function has a fixed linear shape and provides a gradual “fade-in” of voltage over time after the power supply output is activated.
  • This protects circuits from damage due to inrush current; the only configurable parameter is the ramp time until full voltage is reached.
