R&S®Essentials | 电源基础知识
作者：Paul Denisowski，测试与测量专家
台式电源 主要有三种规格：最大输出电压 (V)、最大输出电流 (A) 和最大输出功率 (W)。单信道和多信道电源通常会按信道规定这些规格。
使用台式电源时，用户一般会配置所需的输出电压和输出电流限值，或者可从电源汲取的最大电流量。后者通常是出于安全原因和/或保护被测设备。输出功率是配置的输出电压和负载消耗的电流量之积 (P = V * I)。

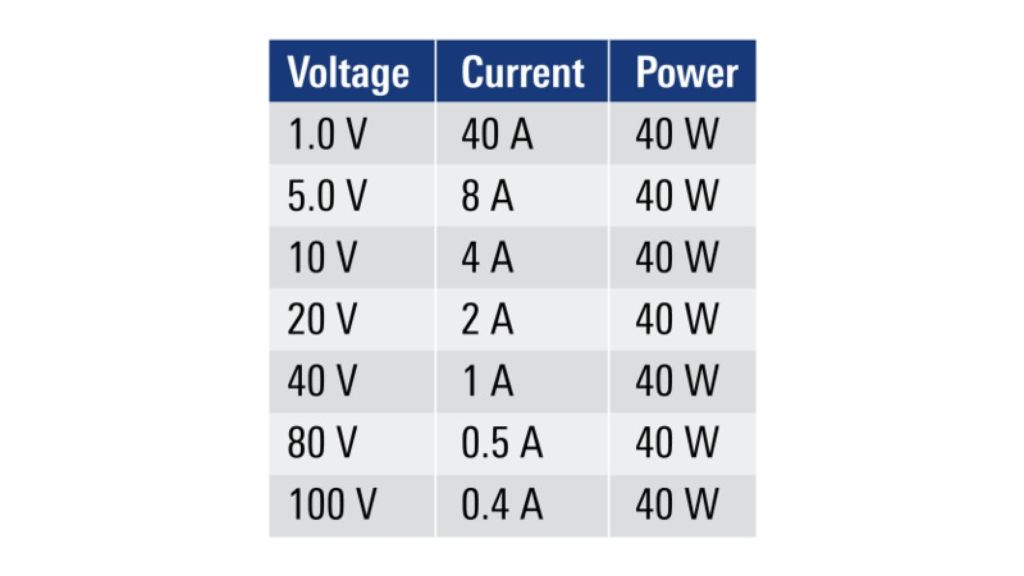

从数学角度而言，如果电压和电流均可相应变化，有多种组合可以产生相同的输出功率。例如，40 V 和 1 A、20 V 和 2 A 或 100 V 和 0.4 A 都可以产生 40 W 的功率。
实际上，所有电源的输出电压和电流均有限制。在多种情况下，最大电流是一个限制性因素。例如，设计 40 W 电源时，1 A 和 40 V 组合比 40 A 和 1 V 组合更加容易实现。
此外，电源也可能只能使用特定的电压和电流组合以实现 40 W 的最大输出功率。
由于用户可以配置各种电压和电流值，因此难以在表格中列明所有允许的电压和电流组合。因此，此类数据通常以图形方式展示。

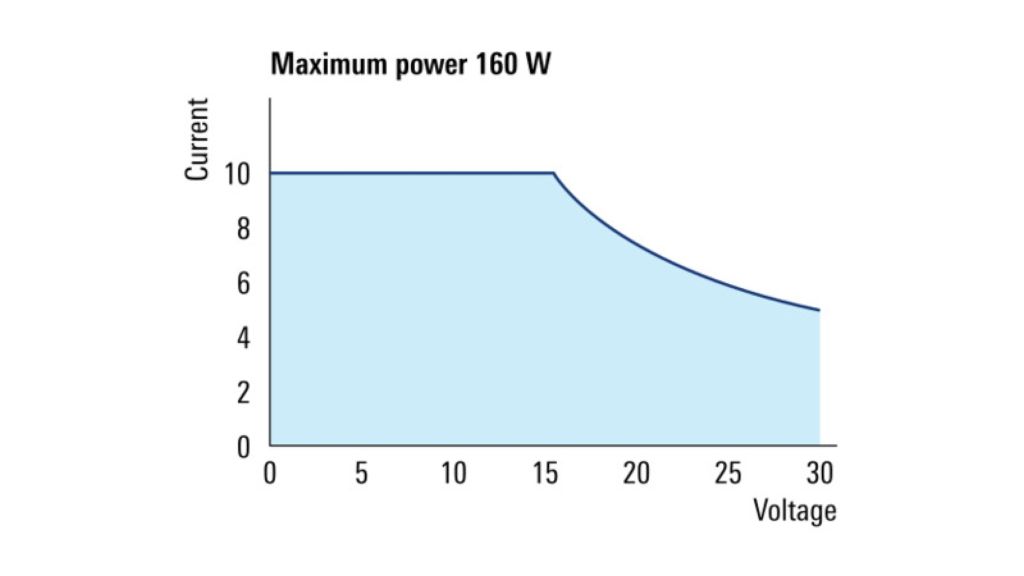

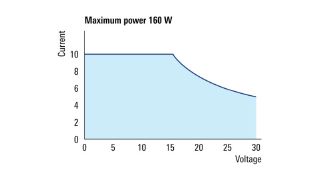

降额曲线用于以图形方式表示电源支持的电压和电流组合。以下示例展示了 160 W 电源的典型降额曲线。
电源支持此曲线范围内（图中蓝色区域）的所有电压或电流组合。降额曲线通常包含在电源规格或手册中，或可在制造商网站上查看。使用电源时，建议查看降额曲线，确保电源支持所需的电压、电流和功率组合。

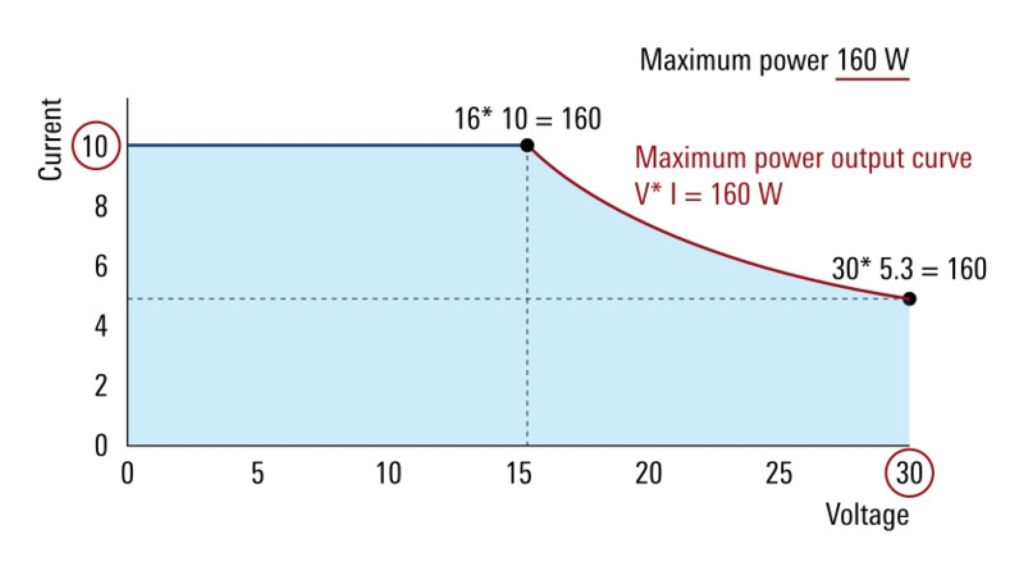

以下是一则典型的降额曲线示例。电源的最大功率为 160 W，最大电流为 10 A，最大电压为 30 V。需注意，大部分电源的最大输出功率不是最大电压和最大电流之积。
典型的降额曲线上通常有一个曲边区域，其界线被称为“最大输出功率曲线”。顾名思义，该曲线上的所有点表示电压和电流组合并将产生最大输出功率，本例中为 160 W。

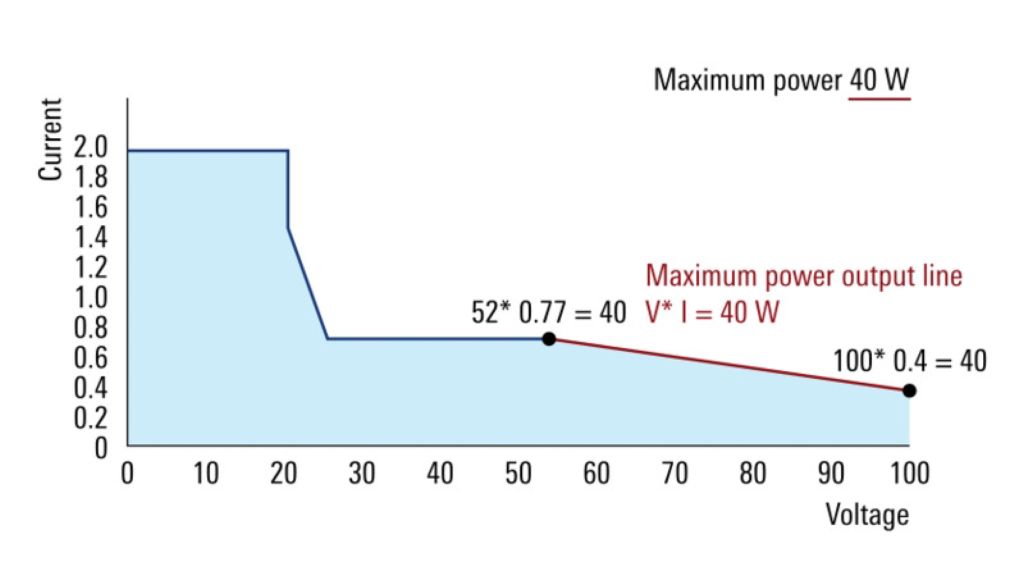

许多电源的“典型”降额曲线和上述曲线类似，但也有其他形状的降额曲线。下图中电源的最大输出功率为 40 W，且其最大输出功率并非曲线，而是 直线。
如本例所示，此线上的输出电压和输出电流组合可实现最大输出功率。

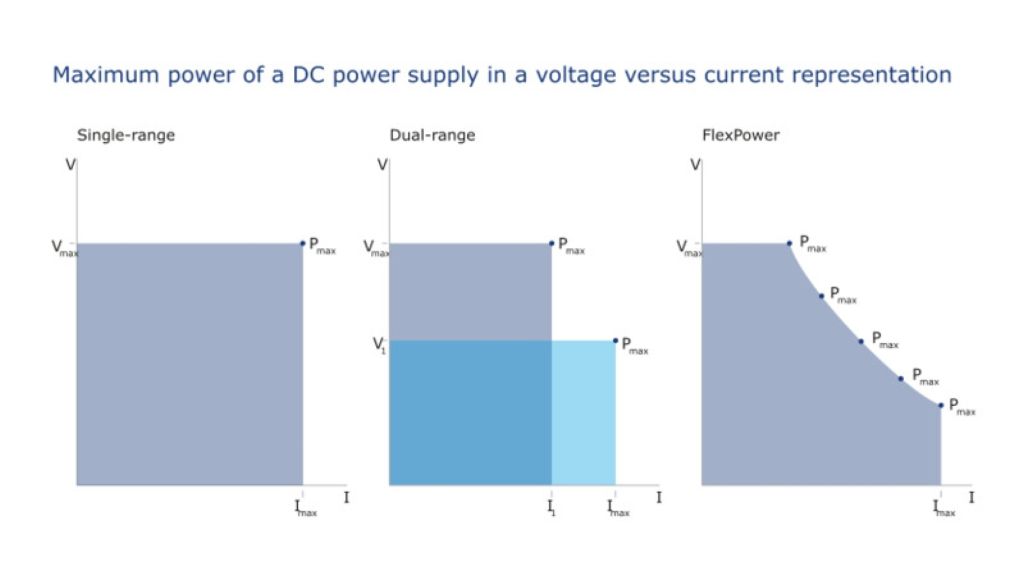

基础电源通常仅在单量程范围内运行。单量程电源仅在最大额定电压 Vmax 和电流 Imax 下提供最大功率 Pmax。下图中的左侧图表展示了单量程电源的输出特性。多量程电源的输出电压和电流范围更广。中间图表展示了双量程电源的特性。此类电源的最大功率限值和单量程电源相同，但 Vmax 或 Imax 更高。电压和电流输出在相同的 Pmax 功率包络内有两个工作范围。自动量程电源的量程数量不受限制。罗德与施瓦茨的自动量程电源采用灵活功率技术（见下一页的右侧图表）。
罗德与施瓦茨的 灵活功率技术支持使用单个电源测试广泛的产品系列。这显著增加了灵活性，节省了空间，并简化了测试装置。提供灵活功率组合的电源也适合需要大电压和电流但无需高输出功率的应用。相较于提供灵活功率组合的电源，使用单量程电源来满足这种需求时成本更加昂贵。
