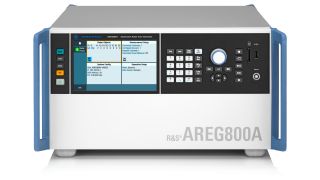

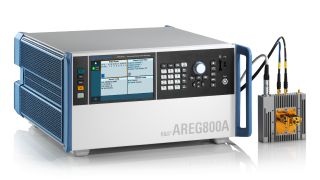

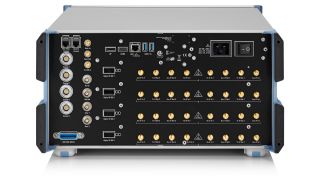

R&S®AREG800A 汽车雷达回波发生器,应用图像 R&S®AREG800A 汽车雷达回波发生器,应用图像 R&S®AREG800A 汽车雷达回波发生器,应用图像 R&S®AREG800A 汽车雷达回波发生器,前视图 R&S®AREG800A 汽车雷达回波发生器,后视图

主要特点

  • 生成多个具有不同距离、大小、径向速度和角方向的动态人造目标
  • 与 R&S®QAT100 高级天线阵列和典型的毫米波前端搭配使用,可用于所有汽车雷达频段的高级测试
  • 瞬时带宽高达 5 GHz,满足未来需求;生成动态目标,最短距离可低至空气间隙
  • 内置 HiL 处理器和接口可用于同步多个 R&S®AREG800A 仪器以创建大规模场景
  • 支持 Sub-6 GHz 和 FR2 频段的通信感知一体化 (ISAC) 测试

使用先进的解决方案加快进行汽车雷达测试

R&S®AREG800A 汽车雷达回波发生器是一款创新、多功能的汽车雷达传感器测试解决方案。R&S®AREG800A 采用灵活和可扩展的理念,并可与 R&S®QAT100 高级天线阵列搭配使用,满足市面上大部分高级雷达回波生成应用的测试要求。R&S®AREG800A:

  • 适合测试紧急制动系统中的高分辨率近程雷达传感器
  • 完善地与创新的 R&S®QAT100 高级天线阵列前端搭配使用以生成各种场景
  • 专用于基于雷达的高级驾驶辅助系统 (ADAS)/自动驾驶 (AD) 和自动驾驶的场景生成与功能性安全测试
  • 功能多样。可用于从预开发、验证到批量生产的所有应用
R&S®AREG800A 不仅适用于典型的汽车安全应用,还可以用作多功能测试解决方案的核心组件,为研发通信感知一体化 (ISAC) 提供支持。ISAC 是 6G 的关键技术,将各有异同的通信和环境感知融为一体。

特性和优点

探索先进的汽车雷达测试解决方案

让测试装置满足未来要求。R&S®AREG800A 具有 4 GHz 瞬时带宽,支持较小的人造目标距离,并能够同时生成大量的动态人造目标,可为先进的测试装置提供支持:

  • 完善地与 R&S®QAT100 高级天线阵列搭配使用以用于高级 ADAS 测试和场景生成
  • 支持典型的毫米波前端以用于基本台式仪器和验证测试,例如可以和 ATS1500C 屏蔽箱结合使用
  • 瞬时带宽高达 4 GHz,满足未来需求,可用于近程雷达测试

前端可用于各种测试用例
打开灯箱

前端可用于各种测试用例

R&S®AREG800A 提供各种射频前端,能够量身定制以满足不同的测试需求。

实现一流的灵活性

R&S®AREG800A 配置支持量身定制,适合要求严苛的汽车雷达回波生成应用,包括从早期的雷达传感器研发到先进的整车 ADAS/AD 测试:

  • 使用 R&S®ATS1500C 在早期研发、芯片组开发和雷达传感器验证阶段模拟包含动态人造目标距离的场景
  • 适用于 ADAS/AD 功能和算法开发的硬件在环 (HiL) 测试
  • 使用滚筒式测力计的实车在环 (ViL) 测试,可用于车辆认证和鉴定
  • 先进的 4D 雷达传感器生产测试,满足对测试设备的严格要求

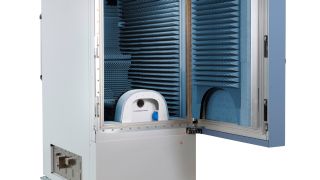

R&S®AREG800A 和 R&S®ATS1500C 组合非常适用于开发 4D 成像雷达
打开灯箱

R&S®AREG800A 和 R&S®ATS1500C 组合非常适用于开发 4D 成像雷达

R&S®AREG800A 和 R&S®ATS1500C 天线测量暗箱组成解决方案,能够在远场条件下准确验证和校准汽车雷达。

在虚拟道路上进行逼真的测试

R&S®QAT100 高级天线阵列和 R&S®AREG800A 汽车雷达回波发生器相结合,能够应对自动驾驶难题。现在,这款解决方案率先能够可靠、可重复、逼真地测试基于雷达的 ADAS/AD 功能。

逼真的测试
打开灯箱

逼真的测试

专用于生成场景,以便测试基于雷达的 ADAS/AD 和自动驾驶解决方案的功能性安全。

将真实路测带到实验室

专用于生成场景,以便测试基于雷达的 ADAS/AD 和自动驾驶的功能性安全。可以通过虚拟方式生成并测试复杂和危险的 ADAS/AD 驾驶场景:

  • 利用快速响应的开放实时接口,能够在标准工业模拟环境中控制 R&S®AREG800A;
  • R&S®AREG800A 非常适用于开环和闭环测试用例。

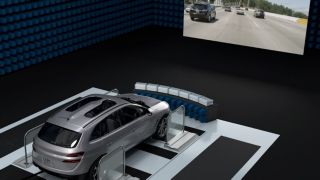

减少公路测试的里程数
打开灯箱

减少公路测试的里程数

R&S®AREG800A 结合 R&S®QAT100,能够在测试台上进行可靠且逼真的整车 ViL 测试。这种组合能够以出色的测试用例可重现性执行欧洲新车评估计划 (EURO NCAP) 测试用例。

优化 ADAS/AD 测试

R&S®AREG800A 支持先进的测试装置,能够最大程度地减少路测。这款仪器能够:

  • 优化研发和测试时间
  • 缩短全新 ADAS/AD 功能的上市时间
  • 减少开发和测试成本

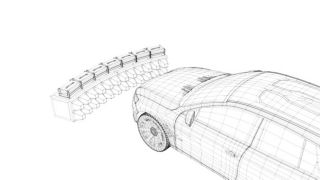

测试当今和未来的汽车雷达传感器与基于雷达的 ADAS
打开灯箱

测试当今和未来的汽车雷达传感器与基于雷达的 ADAS

让未来成为现实 - ISAC

通信和汽车雷达看似两个不同的技术领域,但二者共同构建了牢固的基石,推动 实现和采用通信感知一体化 (ISAC) 技术。 R&S®AREG800A 是一款屡获殊荣、可靠且可重复的测试解决方案,并具有以下特性:

  • 支持 Sub-6 GHz 和 FR2 频段(配备 R&S®FE44S 时频率范围高达 24 GHz 至 44 GHz)
  • 信号完全透明,支持所有调制类型
  • 能够在从数米到 3 km 的距离范围内生成人造目标
  • 能够使用多达 32 个独立的人造目标模拟人口稠密的真实城市场景

为 RED 作好准备

  • 连接 R&S®NRP8S(N) 功率探头,根据适用标准测量传感器的等效全向辐射功率 (EIRP)
  • 连接模拟或矢量信号发生器,验证雷达传感器对带内干扰信号的抗扰性
  • 连接信号与频谱分析仪,测量占用带宽和雷达信号质量

打开灯箱

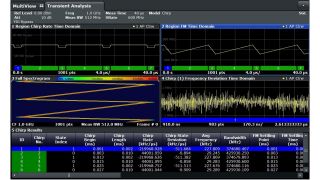

R&S®AREG800A 和 R&S®FSW8 信号与频谱分析仪相结合,非常适用于并行生成回波和分析雷达信号。

操作简单,运行平稳

带触摸屏控制的直观化图形用户界面 轻松直观地配置测试装置 优化以尽量减小尺寸 内置 SCPI 宏记录器具有代码生成器,能够轻松集成到现有的测试软件

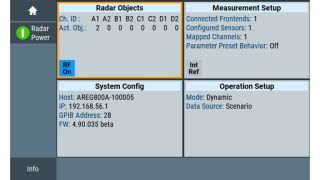

直观的图形用户界面
打开灯箱

直观的图形用户界面

简单的人机界面和带触摸屏控制的图形用户界面,便于轻松直观地进行配置

规格
前端和一般概念
回波生成类型 动态人造目标生成
回波生成理念 混合——目标距离小于 17 m,生成模拟回波;对于更远的目标距离,生成数字回波
(可选:完全数字化,目标距离低至空气间隙,可用于 FMCW 雷达测试)
远程前端 R&S®AREG8-24S/-24D/-81S/-81D 典型的毫米波远程前端
R&S®QAT100 创新的 R&S®QAT100 电子控制式天线阵列
配备 R&S®FE44S 支持 24 GHz 至 44 GHz FR2 频段的通信感知一体化 (ISAC) 测试
每个基本单元中远程前端的最大数量  配备 R&S®AREG8-24S/-24D/-81S/-81D 至多 4 个典型的毫米波远程前端
配备 R&S®QAT100 配备 R&S®QAT100 时至多 8 个
频率
射频频段 配备 R&S®AREG8-24S/-24D 24-24.25 GHz
配备 R&S®FE44S 24-44 GHz
配备 R&S®AREG8-81S/-81D 76-81 GHz
配备 R&S®QAT100 76-81 GHz
瞬时带宽 配备 R&S®AREG8-B9 1 GHz
配备 R&S®AREG8-B9 和 R&S®AREG8-K527 2 GHz
配备 R&S®AREG8-B9、R&S®AREG8-K527 和 R&S®AREG8-K528 4 GHz
人造目标
最小人造目标距离  配备 R&S®AREG8-B9 < 17 m + 空气间隙
配备 R&S®AREG8-B9 和 R&S®AREG-B63 < 4 m + 空气间隙
配备 R&S®AREG8-B9 和 R&S®AREG8-K814 空气间隙
配备 R&S®AREG8-B9、R&S®AREG8-B63 和 R&S®AREG8-K814 空气间隙
覆盖的人造目标距离范围 配备 R&S®AREG8-B9 < 17 m 至 3000 m
配备 R&S®AREG8-B9 和 R&S®AREG8-B63 < 4 m 至 3000 m
配备 R&S®AREG8-B9 和 R&S®AREG8-K814 空气间隙至 3000 m
配备 R&S®AREG8-B9、R&S®AREG8-B63 和 R&S®AREG8-K814 空气间隙至 3000 m
每个 R&S®AREG800A 基本单元中人造目标的最大数量 配备 R&S®QAT100 人造目标距离小于 4 m 至 17 m:
至多 4 个,具有不同的方位角、距离、雷达散射截面积 (RCS) 和多普勒频移,配备 AREG8-B63
至多 8 个,具有不同的方位角、距离、RCS 和多普勒频移,配备 AREG8-K814


人造目标距离大于 17 m:
至多 8 个,具有不同的方位角、距离、RCS 和多普勒频移
配备 R&S®AREG8-24S/-24D/-81S/-81D 人造目标距离小于 4 m 至 17 m:
至多 4 个,具有不同的距离、RCS 和多普勒频移(每个毫米波前端 1 个),配备 AREG8-B63
至多 32 个,具有不同的距离、RCS 和多普勒频移(每个毫米波前端 8 个),配备 AREG8-K814

人造目标距离大于 17 m:
至多 32 个,具有不同的距离、RCS 和多普勒频移(每个毫米波前端 8 个)

配备 R&S®FE44S 人造目标距离小于 4 m 至 17 m:
至多 4 个,具有不同的距离、RCS 和多普勒频移(每个毫米波前端 1 个)


人造目标距离大于 17 m:
至多 32 个,具有不同的距离、RCS 和多普勒频移(每个毫米波前端 8 个)
目标距离步长 < 2.5 cm(标称值)
目标距离精确度 < 5 cm(测量值)
与被测设备之间的空气间隙 建议:应确保足够的空气间隙以匹配被测雷达的远场条件
径向速度
每个目标具有不同的径向速度
多普勒设置范围 标配 ±500 km/h,可选择扩展
速度步长 0.001 km/h(测量值)
电平
所有人造目标的动态 RCS 范围 配备 R&S®AREG8-24S/-24D/-81S/-81D 90 dB
配备 R&S®QAT100 80 dB
每个中频路径中多个目标的动态 RCS 范围 配备 R&S®AREG8-24S/-24D/-81S/-81D 60 dB
配备 R&S®QAT100 -
RCS 控制步长 0.5 dB
幅度平坦度 R&S®QAT100 单机 < ±5 dB,4 GHz 带宽(测量值)
最大前端接收功率 配备 R&S®QAT100 0 dBm,77 GHz(标称值)
推荐的前端接收功率 配备 R&S®QAT100 -20 dBm,77 GHz(标称值)
最小前端接收功率 配备 R&S®QAT100 -60 dBm,77 GHz(标称值)
最大前端发射功率 配备 R&S®QAT100 0 dBm,77 GHz(标称值)
中频输入/中频输出接口
中频输出端口 配备 R&S®AREG8-K740 基本单元上用于等效全向辐射功率 (EIRP) 和雷达信号参数测量的中频输出
中频输入端口 配备 R&S®AREG8-K741 基本单元上用于叠加干扰的中频输入
硬件在环接口
专用 HiL 接口 配备 R&S®AREG8-K109 HiL 协处理器
HiL 接口更新率 配备 R&S®AREG8-K109 < 0.03 ms(测量值)
开放标准协议支持 配备 R&S®AREG8-K109 开放模拟接口 (OSI)
用户界面和远程控制
带触摸控制的图形用户界面
远程控制接口 以太网
配备 R&S®AREG8-K986 GPIB
远程控制命令集 SCPI
通用参数
尺寸 5 HE,宽 19"
重量 取决于选件 15–26 kg

可用选项

基带
产品
描述
R&S®AREG8-B9

订单号码 1437.8011.02

描述

数字基带,具有 1 GHz 带宽、1 个中频路径和 1 个独立目标

R&S®AREG8-B63

订单号码 1437.8205.02

描述

Analog stepped delay line for short object generation with 1 IF path and 1 indivdual object

带宽升级
产品
描述
R&S®AREG8-K527

订单号码 1437.9882.02

描述

1 个中频路径的基带从 1 GHz 带宽扩展到 2 GHz

R&S®AREG8-K528

订单号码 1437.9799.02

描述

Baseband extension from 2 GHz to 5 GHz bandwidth for 1 IF path

基带增强
产品
描述
R&S®AREG8-K570

订单号码 1437.9899.02

描述

为具有 1 GHz 带宽和 1 个单独目标的基带激活第二个中频路径

R&S®AREG8-K812

订单号码 1437.9853.02

描述

适用于所有已安装中频路径的一个附加人造目标

R&S®AREG8-K813

订单号码 1437.9901.02

描述

Extended Doppler frequency shift up to 10 MHz offset

R&S®AREG8-K814

订单号码 1437.9776.02

描述

中频端口和控制接口
产品
描述
R&S®AREG8-K986

订单号码 1437.9818.02

描述

Remote control GPIB

R&S®AREG8-K740

订单号码 1437.9830.02

描述

模拟中频输出接口

R&S®AREG8-K741

订单号码 1437.9847.02

描述

模拟中频输入接口

R&S®AREG8-K109

订单号码 1437.9860.02

描述

硬件在环控制接口

R&S®AREG8-K549

订单号码 1437.9876.02

描述

Synchronization interface for multiple AREG800As

R&S®AREG8-K553

订单号码 1437.9782.02

描述

通用
产品
描述
R&S®AREG8-24S

订单号码 1437.8611.02

描述

Single Antenna Frontend 24 GHz to 24.25 GHz

R&S®AREG8-24D

订单号码 1437.8640.02

描述

Dual Antenna Frontend 24 GHz to 24.25 GHz

R&S®AREG8-81S

订单号码 1437.8734.02

描述

Single Antenna Frontend 76 GHz to 81 GHz

R&S®AREG8-81D

订单号码 1437.8763.02

描述

Dual Antenna Frontend 76 GHz to 81 GHz

描述

Advanced antenna array

描述

通用附件
产品
描述
R&S®ZN-ZTW

订单号码 1328.8534.19

描述

力矩扳手,0.9 Nm

R&S®WCA12-135

订单号码 1700.3977.02

描述

Waveguide Coax Adapter WR12 to 1.35mm (f)

Waveguide Coax Adapter WR12 to 1.35 mm female with S-Parameter characterisation, WG stabilzation bracket for USB and LAN NRP power sensors 60 - 90 GHz

Related videos

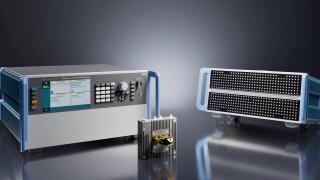

Explainer video: Implementing realistic tests on virtual roads
