示波器的 Delta 时间精度计算

问题

我不清楚示波器的 Delta 时间精度计算。

公式中出现了“Fs”。我以为这表示全刻度。我不清楚这个计算是怎么回事。

能举一个计算的例子吗？

回答

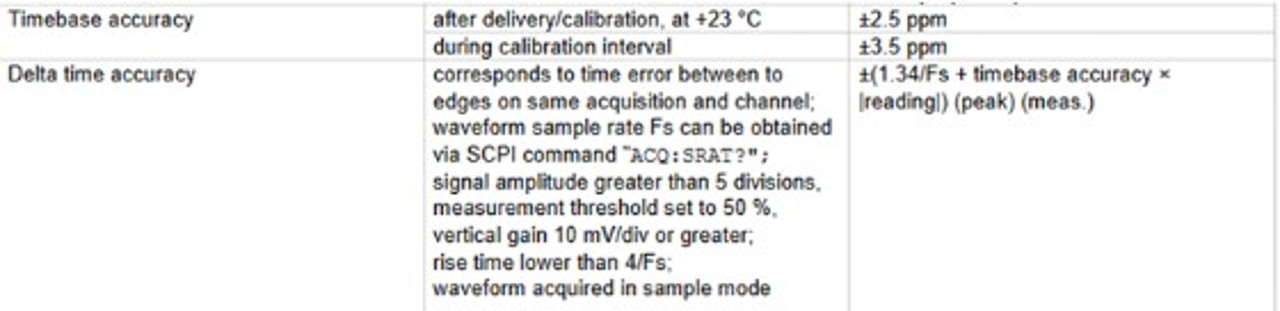

您可以在示波器（本文以 RTM3000 为例）的规格表中查看以下信息：

“Fs”不代表“全刻度”，而是表示采样率变量，单位为 Sa/s。

假定采样率为 1.09E8 Sa/s，Delta 时间测量值为 50 µs，并以 3.5 ppm 的时基精度执行采样计算：

1.34/1.09*10E8 Sa/s + 3.5 ppm * 50 µs

= 1.229 * 10E-8 s + 3.5E-6 * 50E-6 s

= 1.229 * 10E-8 s + 1.75E-10 s= 1.247 * 10E-8 s

= 12.47 ns
