使用 R&S®Spectrum Rider FPH 手持式频谱分析仪进行频率最高可达 44 GHz 的卫星地面站测试

您的任务

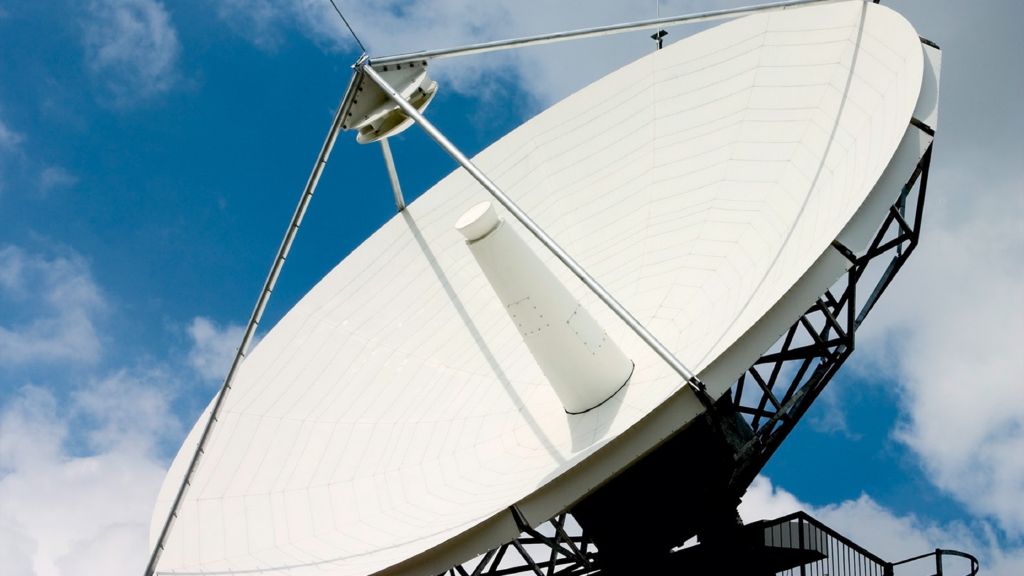

地面站是卫星通信网络的重要部分，由大量的射频器件构成，例如天线、电缆、放大器、滤波器和上/下变频器。
这些器件需要定期进行维护测试，从而：

• 确保与在轨卫星建立可靠的通信链路
• 防止器件出现故障，最大化使用寿命
• 保证符合关于频率使用的规定，并消除干扰

罗德与施瓦茨解决方案

现场工程师可以使用 R&S®Spectrum Rider FPH 手持式频谱分析仪验证最高 44 GHz 频率的卫星地面站器件，例如：

• 块上变频器 (BUC)
• 低噪声块 (LNB) 下变频器
• BUC 和 LNB 之间的馈线信号
• 带通和低通滤波器

应用

集成信号源来表征器件
为了测量滤波器、放大器、衰减器和天线的频率响应，R&S®Spectrum Rider FPH 可以配备一个跟踪源。跟踪源的频率范围为 30 kHz 至 44 GHz，可以用作独立的连续波信号源，也可以在感兴趣的频率或频谱分析仪的频率范围内工作。

频谱测量和干扰查找
R&S®Spectrum Rider FPH 提供预配置的射频测量程序，能够快速分析频谱，并执行频谱清理和勘察测量。分析仪还可用于定位干扰源，只需配备干扰分析和信号强度打点应用程序即可。

手持式定向天线
罗德与施瓦茨提供多种手持式定向天线，能够在高达毫米波的多个频段内执行测量。

R&S®HE800-PA 手持式定向天线配备集成式低噪声前置放大器，频率范围为 18 GHz 至 44 GHz，并支持 K 频段。

R&S®HE400 手持式定向天线系列具有宽动态范围，并配备了嵌入式 GNSS 接收机和电子罗盘。这款天线还具备频率高达 20 GHz 的可更换频率模块，能够支持 L、S、C、X 和 Ku 频段。

无论是否配备功率探头，都能准确测量功率
R&S®Spectrum Rider FPH 可以用作功率计来准确测量地面站馈电电缆的功率，即使不使用功率探头电平测量精度也能达到 0.3 dB。配备 R&S®NRPxxP 功率探头后，测量精度更高。

非常适合现场使用
R&S®Spectrum Rider FPH 专用于室内外环境中的现场和实验室应用。
分析仪采用无风扇设计，操作时无噪声；灰尘和水汽无法从通风孔进入，确保分析仪干净可靠。
电池续航时间长达一整个工作日。分析仪轻便、小巧且坚固耐用，非常便于携带。
R&S®Spectrum Rider FPH 及其附件可以存放在软包或硬质保护箱中，运输非常方便。
