在现场快速验证 5G 波形

您的任务

5G 部署成功，对改善吞吐量、延迟、可靠性和频谱效率的需求变得更加迫切。数据密集型应用程序越来越多，需要使用 R&S®Spectrum Rider FPH 手持式频谱分析仪确保发射信号符合 3GPP 规范。

无线行业的网络运营商竞相以最实惠的价格为用户提供最优质的基础设施。发射的 5G 下行链路信号不仅需要符合标准，还必须满足发射频段的参数要求。

5G 下行链路信号

3GPP 规定了两种频率范围，即 FR1 和 FR2。FR1 范围介于 450 MHz 至 7.125 GHz，FR2 范围介于 24.25 GHz 至 52.6 GHz。5G 频率可能在 40 GHz 以下。频域中的同步信号块 (SSB) 包含 240 个连续子载波 (SC)。时域中的 SSB 包含四个正交频分复用 (OFDM) 符号。

时隙中的 SSB 出现情况取决于子载波间隔 (SS) 用例的类型。

图 2 显示的是 SSB 序列。SSB 包含同步信号 (SS) 和物理广播信道 (PBCH)，其中主同步信号 (PSS)、辅同步信号 (SSS) 和 PBCH 及其各自解调参考信号 (DM-RS) 占用不同的符号。

罗德与施瓦茨解决方案

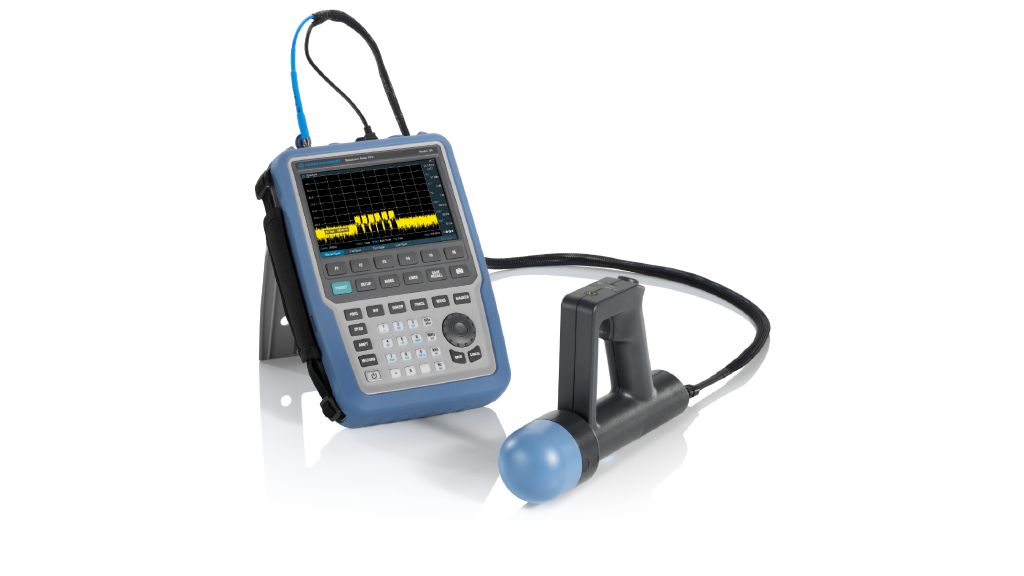

R&S®Spectrum Rider FPH 手持式频谱分析仪支持不同的频率范围，所有型号均仅重 2.5 kg，频率最高可达 44 GHz，涵盖大部分的 5G 候选频段。分析仪充一次电能工作六小时以上。

基本型号支持频谱分析测量，例如占用带宽 (OBW)、信道功率、杂散发射和谐波失真，可以快速解译频谱分析测量结果。R&S®Spectrum Rider FPH 经济高效、简单直观且坚固耐用。它可用于频谱监测、射频设计验证、干扰查找和射频发射机测试。在 OBW 模式下，R&S®Spectrum Rider FPH 自动显示 5G 下行链路信号的占用带宽。

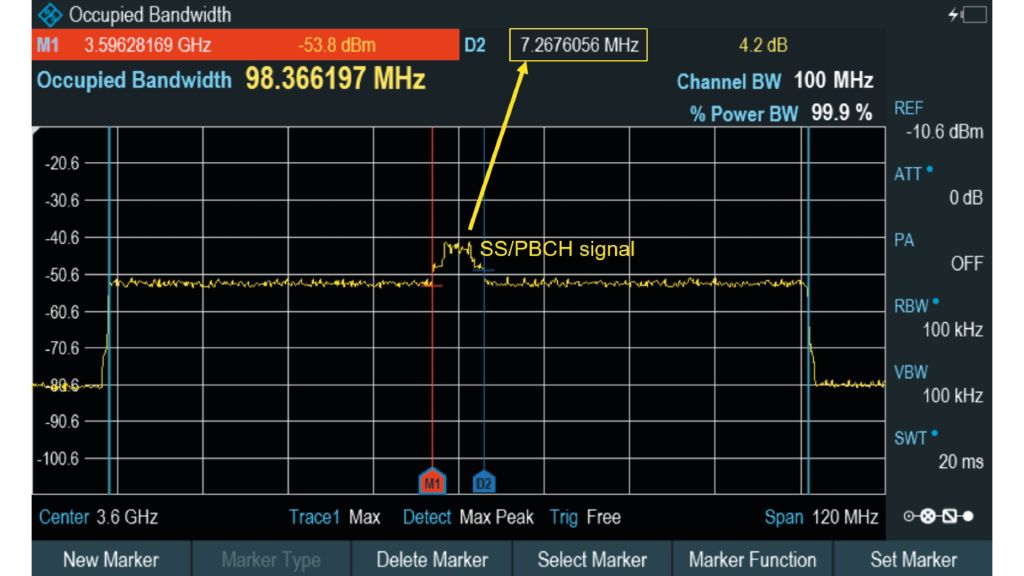

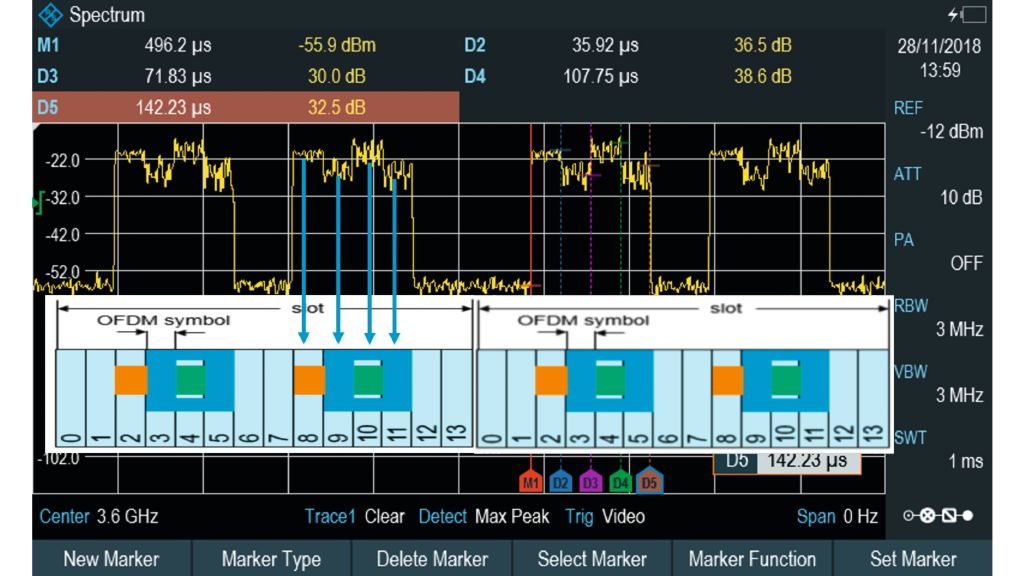

图 3 中显示占用带宽约为 100 MHz，符合规定的 5G 信道带宽。捕获的 SSB（SS/PBCH 信号）的带宽同样与 7.2 MHz（240 个子载波 × 30 kHz SC 间隔）的理论值相匹配。图 4 显示的是时域中的 5G 下行链路信号。根据 SSB 出现情况，能够轻松识别出这属于 SC 间隔用例 C。根据标准，时隙理论长度为 500 μs，每个符号长度为 33.3 μs，与发射的下行链路信号完全匹配。
R&S®Spectrum Rider FPH 手持式频谱分析仪非常轻巧，有助于在现场快速验证发射的 5G 下行链路信号，不需要使用复杂的设置或者昂贵的特殊选件。
