问题
我想使用 LCX 系列 LCR 表来自动控制组件并进行分类。
其中一个任务是区分以下三个电阻值：
- 低于 990 Ω
- 990-1010 Ω (1 kΩ)
- 高于 1010 Ω

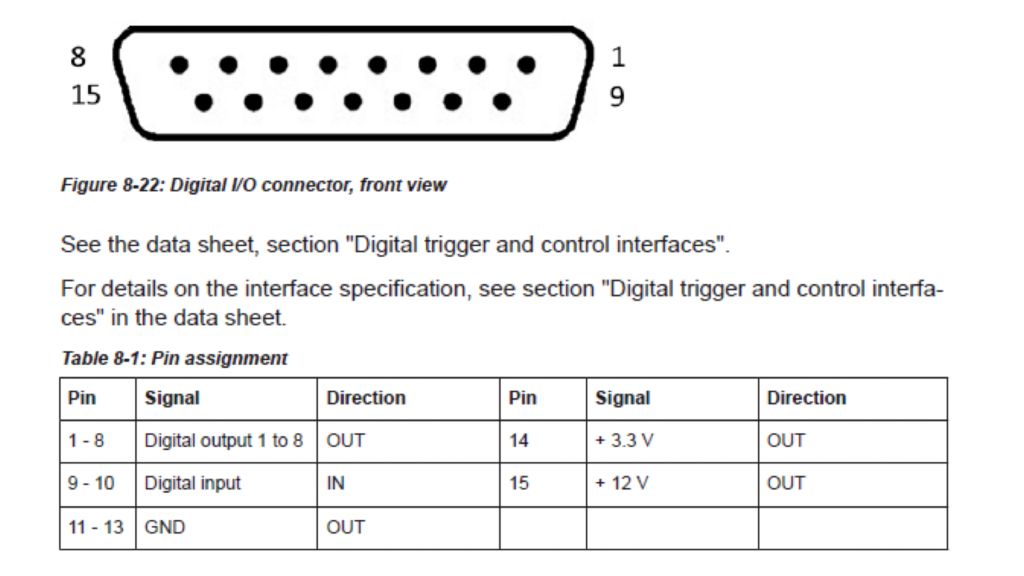

我应该如何设置测量，并使用 LCX 表后面板上 15 引脚 SUB-D 插座的哪个引脚？
如何使用分箱功能对组件进行分类
回答

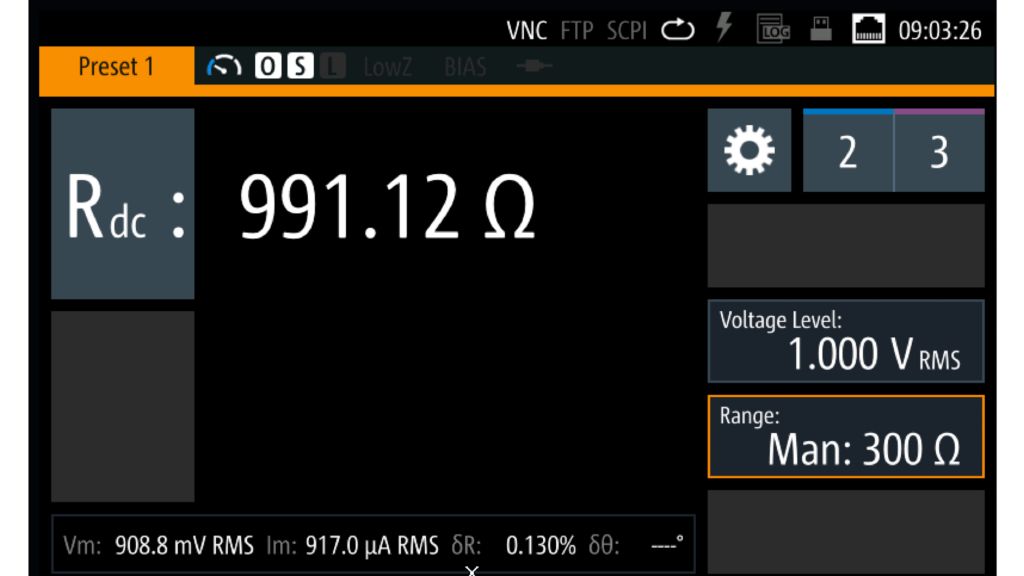

1.) 首先将 LCX 表设为所需的操作模式。
2.) 必须使用包含范围定义的 CSV 文件。本例中该文件内容如下
***
#Signal,BOTH
#Measurement,Rs-X
#PrimaryFormat,ABS
#SecondaryFormat,ABS
Pri0,Pri1
0.00,990
990,1010
1010,1e9
***
手册详细描述了 CSV 文件的内容。本例中，文件的详细内容如下：
#Signal,BOTH --> EOM（测量结束信号）分配给 PIN8，OOB（超出分箱范围信号）分配给 PIN7
#Measurement,Rs-X --> 数值绑定到 Rs-X 测量
#PrimaryFormat,ABS
#SecondaryFormat,ABS --> 两种限值格式均指定为最小值和最大值
Pri0,Pri1 --> 分箱功能仅使用主要数值 (Rs)。不使用电抗值 (X)。
0.00,990 --> 第一个数值范围，分配到 PIN1
990,1010 --> 第二个数值范围，分配到 PIN2
1010,1e9 --> 以此类推……

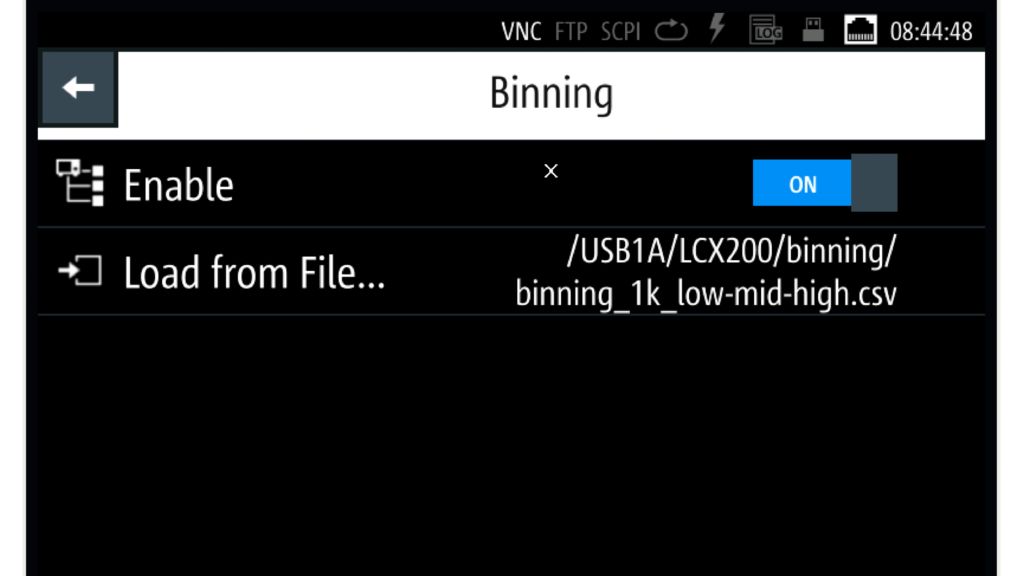

3.) 依次选择“菜单”/“功能”/“分箱”来加载文件。
应用程序现在开始使用预定义值。触发事件启动测量。
如下所述，按从上到下的顺序分配引脚（最多分配 8 个不同的数值）：
0.00,990 --> PIN1（数字输出 1）
990,1010 --> PIN2（数字输出 2）
1010,1e9 --> PIN3

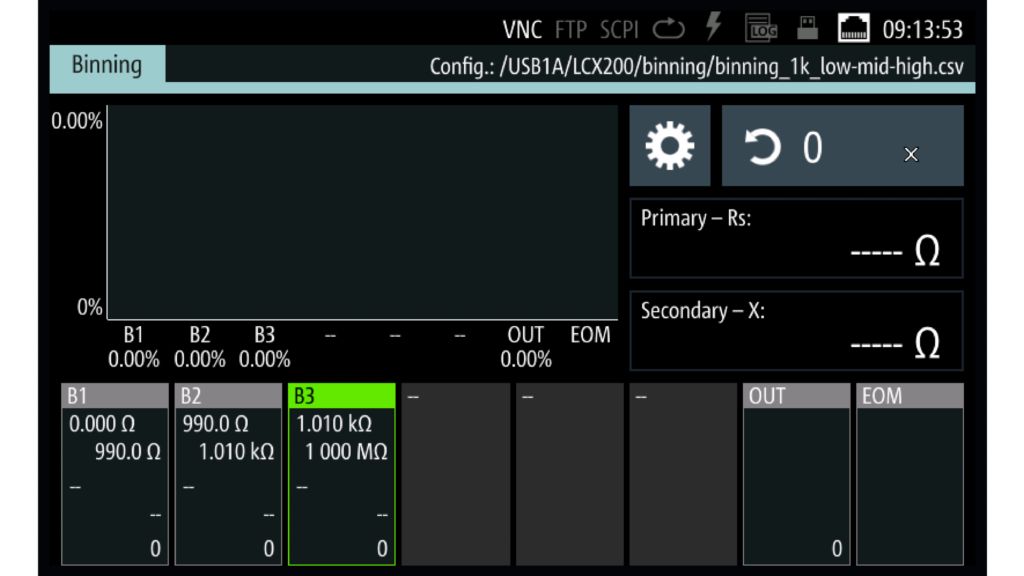

激活“分箱”功能后，仪器显示以下内容：

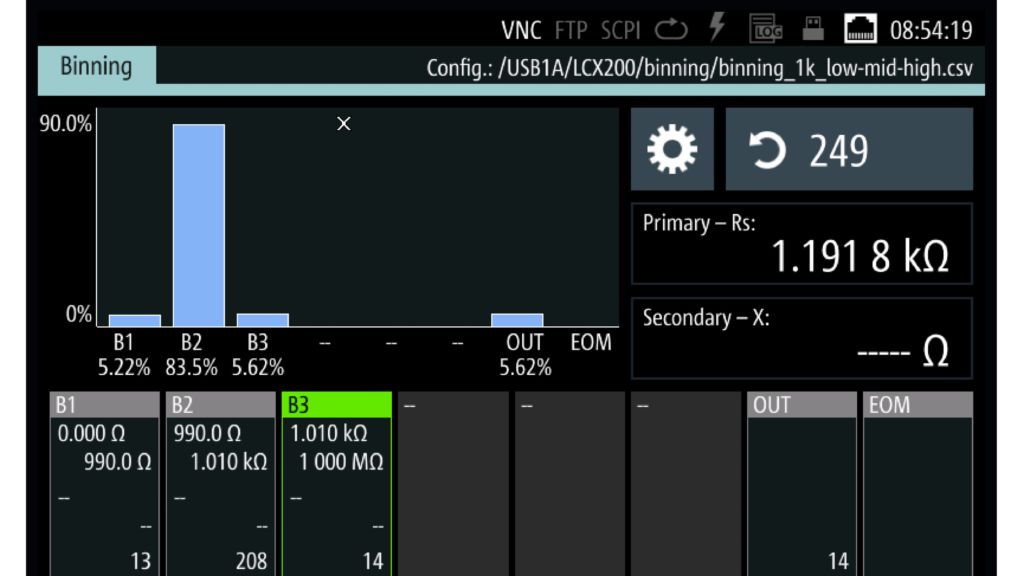

测量 249 个数值后：
端口输出取反。例如，如果达到中间值 (1 kΩ)，PIN2（数字输出 2）将变为 LO 状态。
可以使用 [Trig.] 键或将 PIN9（数字输入 1）拉至 HI 位置来启动触发。
