ENV216——如何连接 12 V 或 24 V 的直流被测设备

问题

在使用手册中我读到，ENV216 还可以应用直流电压。但我没有找到清楚详细的布线方式说明。我尤其不确定参考地和接地板的连接情况。

回答

直流电压通过 L1/N 端馈入。连接约小于 90 V 的交流电压或任何直流电压时，必须使用 ENV 随附的插入式电源从外部为该设备的控制电路提供辅助电压。如果可以使用其他外部电源为 LISN 供电，请确保该电源符合 DIN/EN/IEC/UL/CSA 61010-1、DIN/EN/IEC/UL/CSA 60950-1 或 DIN/EN/IEC/UL/CSA 62368-1 规定的加强/双重绝缘要求。

LISN 的连接点必须始终接地。

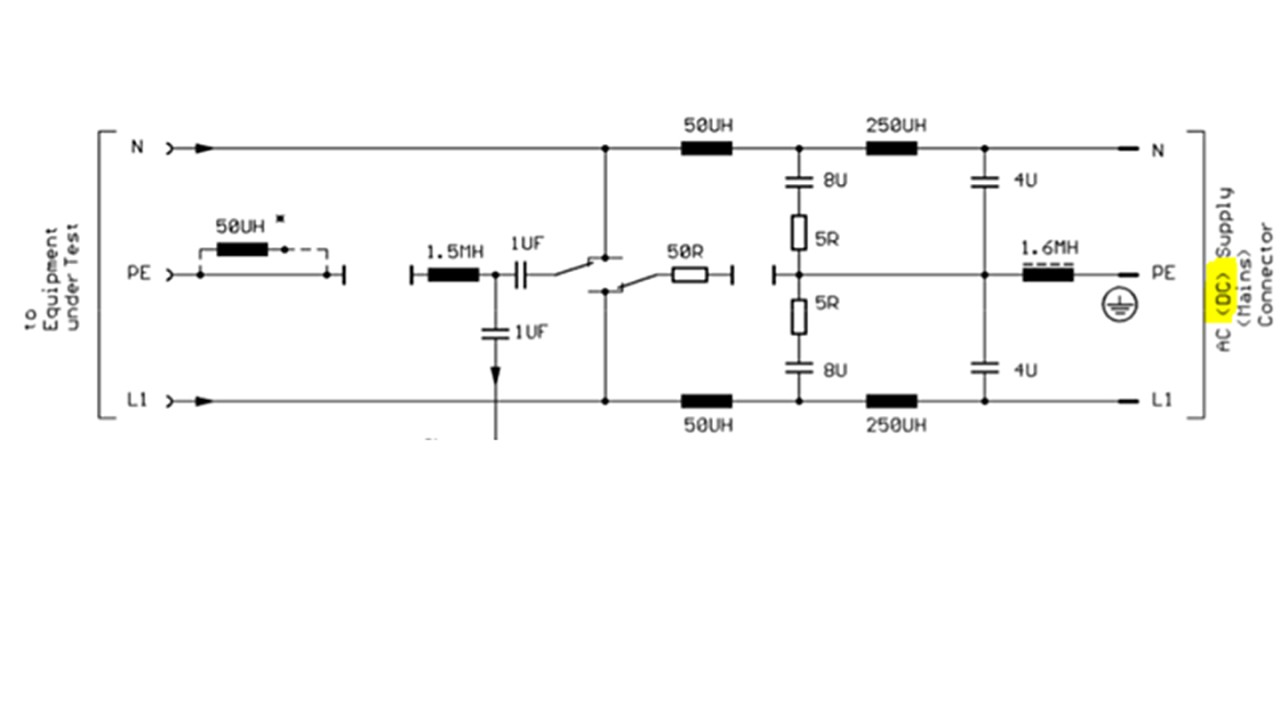

关于参考地/接地板：这个因规范而异，必须查看测量依据的相关标准。以下框图显示了一些其他详细信息：
