使用 CMW500 在一个 LTE 小区中进行 Ping 测试

问题

是否可以使用 CMW500 在附着到 LTE 小区的公司网络和被测设备之间设置 IP 对等测试？

回答

CMW500 无线通信测试仪通过 DAU（数据应用单元）提供这个功能。下文简要介绍了如何成功设置测试。

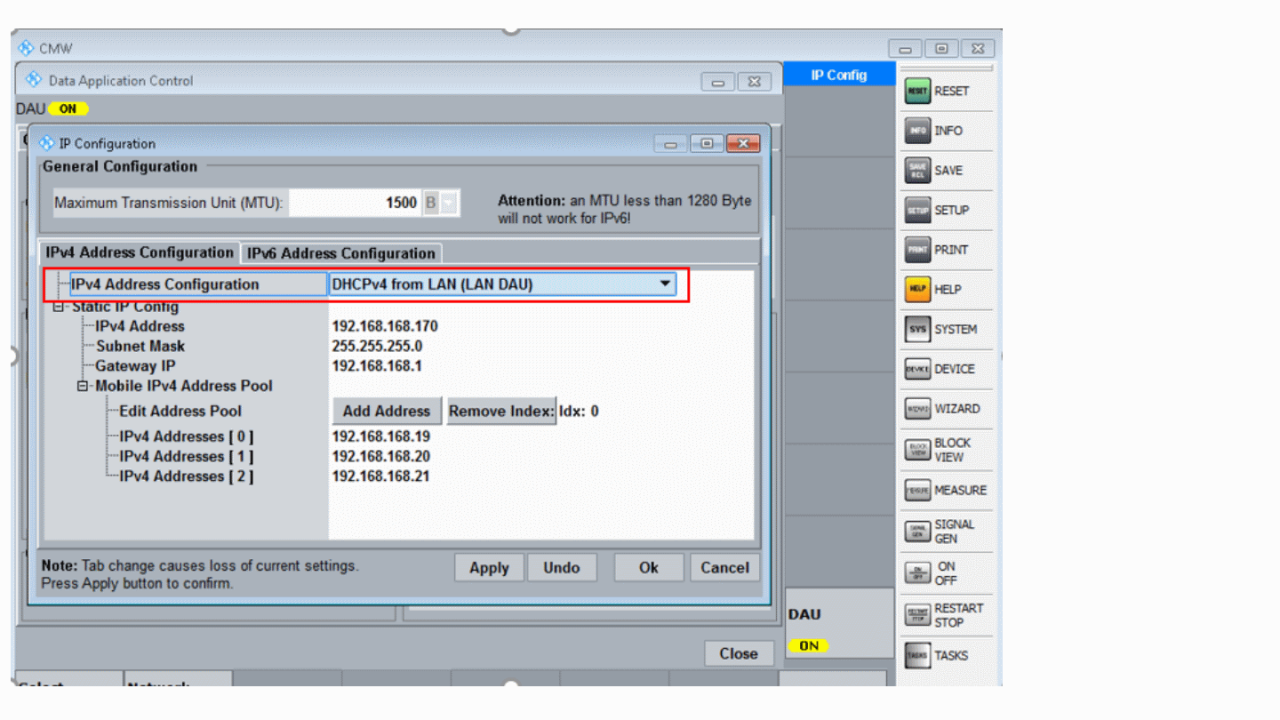

• 首先，用户需要打开 DAU 测量窗口并设置连接到 CMW500 中 DAU 后面板 LAN 连接的网络类型。
  您可以通过“Configure Services”、“IP Config”找到相应信息

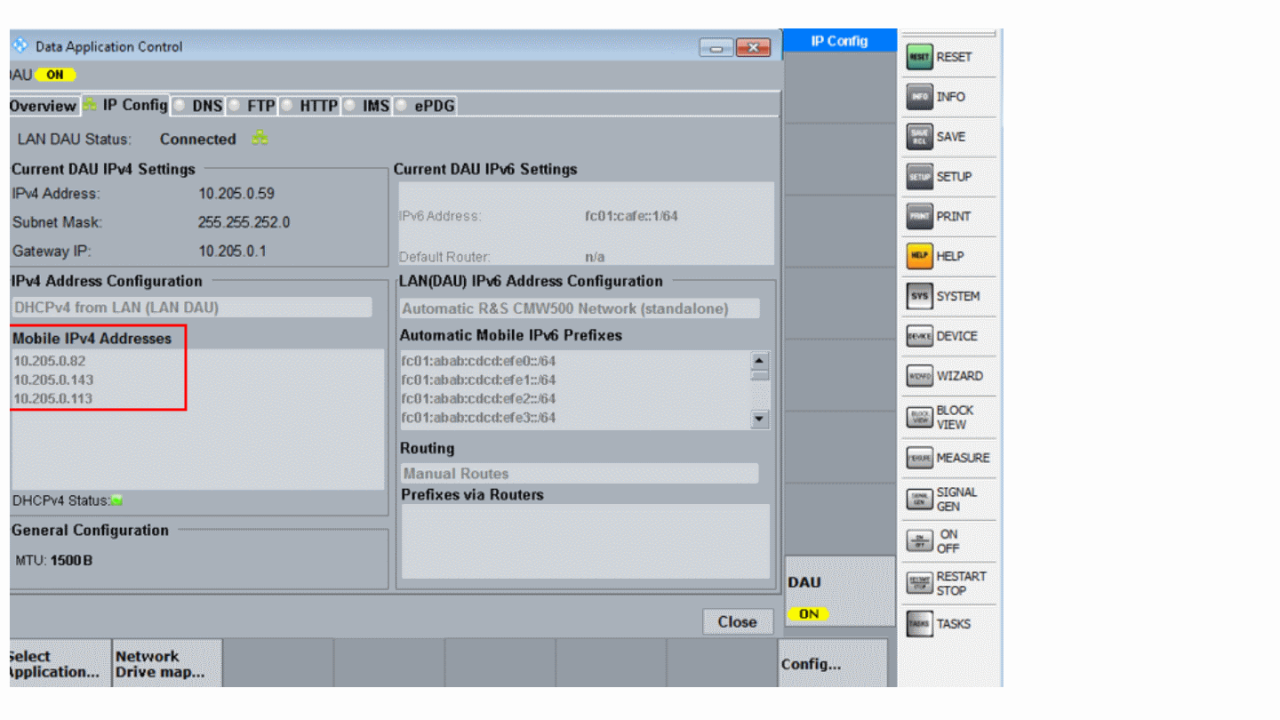

• 本例中选择 DHCPv4。之后，用户需要应用更改，部分可用的移动 IPv4 地址将立即如下图所示，

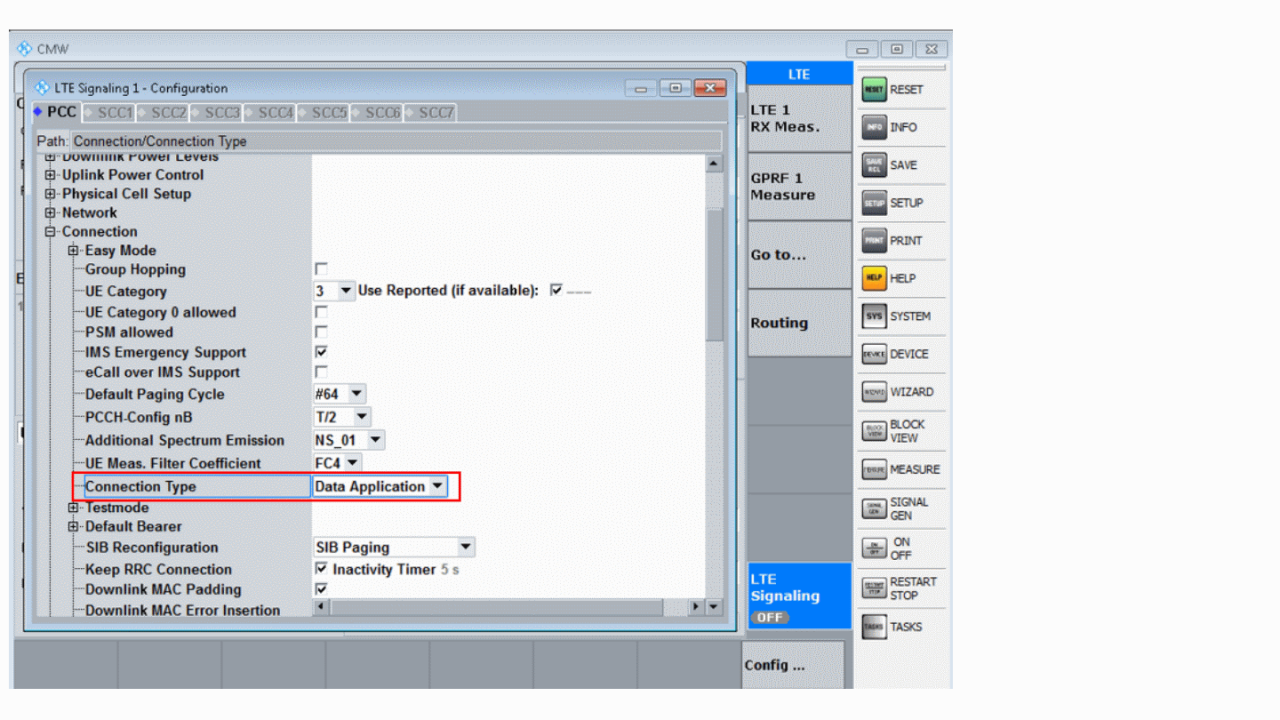

• 用户需要打开一个 LTE 信令窗口以模拟小区。例如，用户需要将“Connection Type”设为“Data Application Unit”。
  此外，用户需要考虑以 db 为单位的衰减路径。使用 R&S®CMW-Z10 等屏蔽箱进行非传导测试时，这一点非常重要。

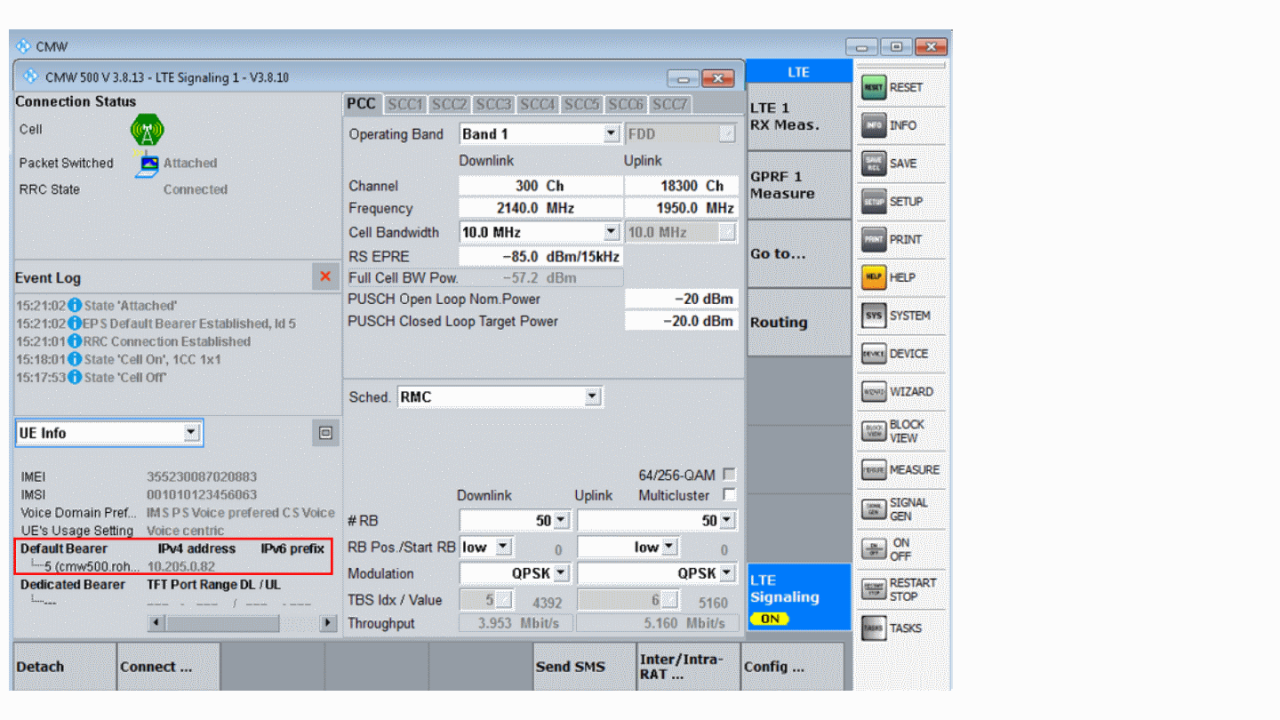

• 现在，用户可以开启 LTE 信令，且被测设备应为“Attached”状态。用户可以发现，根据设置 DHCP LAN 连接时初步分配的 IP 地址，被测设备相应分配了一个地址。

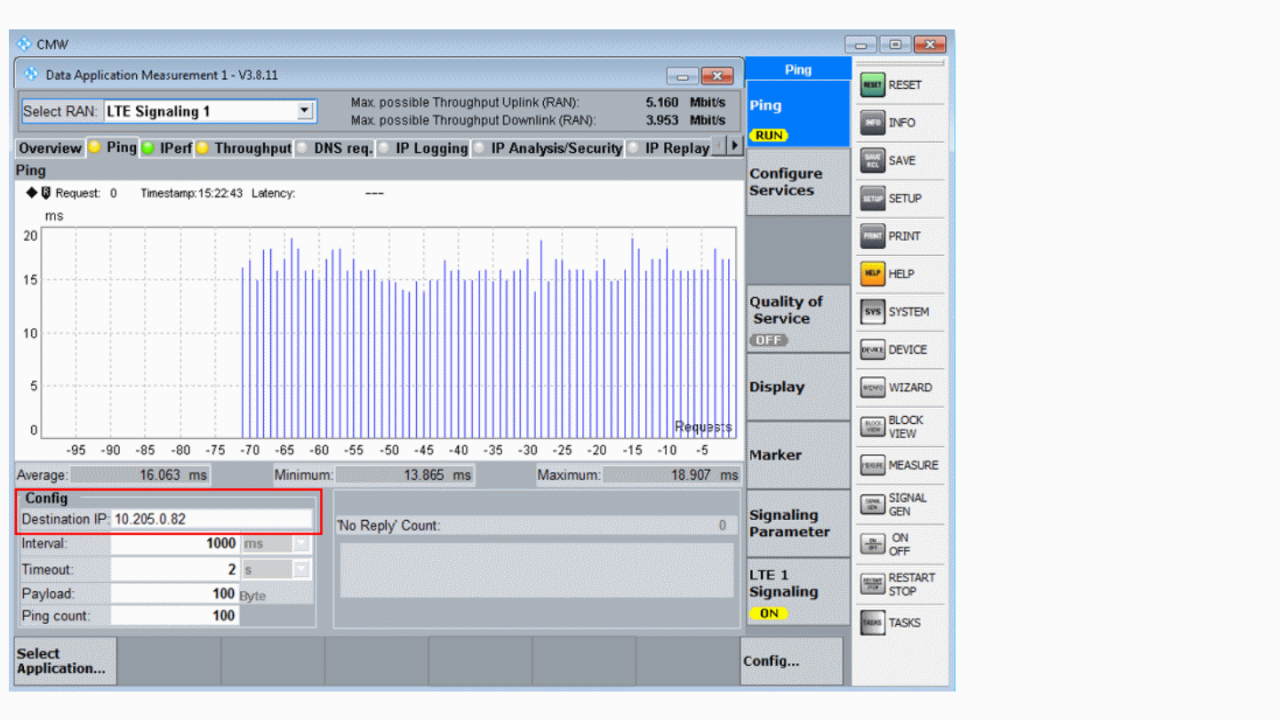

• 最后，用户可以返回数据应用测量窗口，并使用 LTE 信令窗口中分配的 IP 地址成功运行 Ping 测试。

参考：
R&S®CMW270/290/500 DAU 使用手册
R&S®CMW290/500 LTE UE 使用手册
