使用 R&S®RTO 和 R&S®VSE 测试 IoT 设计

对物联网 (IoT) 解决方案的需求不断涌现。大多数情况下，开发人员都会将无线通信模块集成到嵌入式设计中。在设计和调试 IoT 系统时，必须执行许多不同的测量。在使用示波器进行电压和时间测量方面，开发人员可谓得心应手，同时他们也希望使用示波器进行所有其他必要的测量。现在，R&S®RTO 示波器让这一切成为可能。

测量示例

分析无线模块的数据采集、处理和通信定时

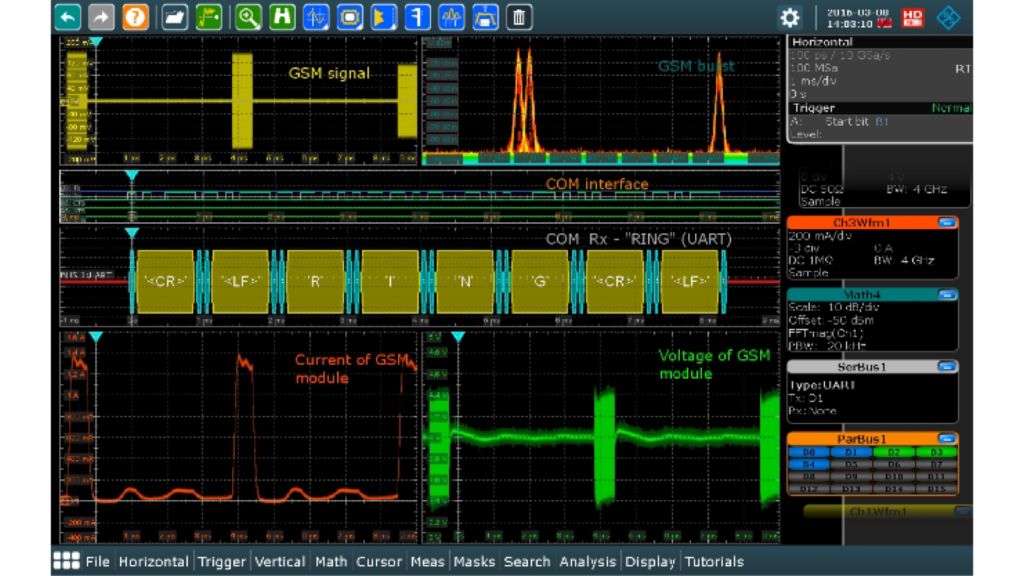

上方屏幕截图显示与调制解调器接口的功耗和数据流量具有时间相关性的 IoT 模块的 GSM 连接。可在模拟通道上测量射频、电源电压和电流。数字通道通过 UART 采集模块的调制解调器接口通信信息，并对协议进行解码。GSM 突发脉冲的频谱如右上方所示。

分析无线信号

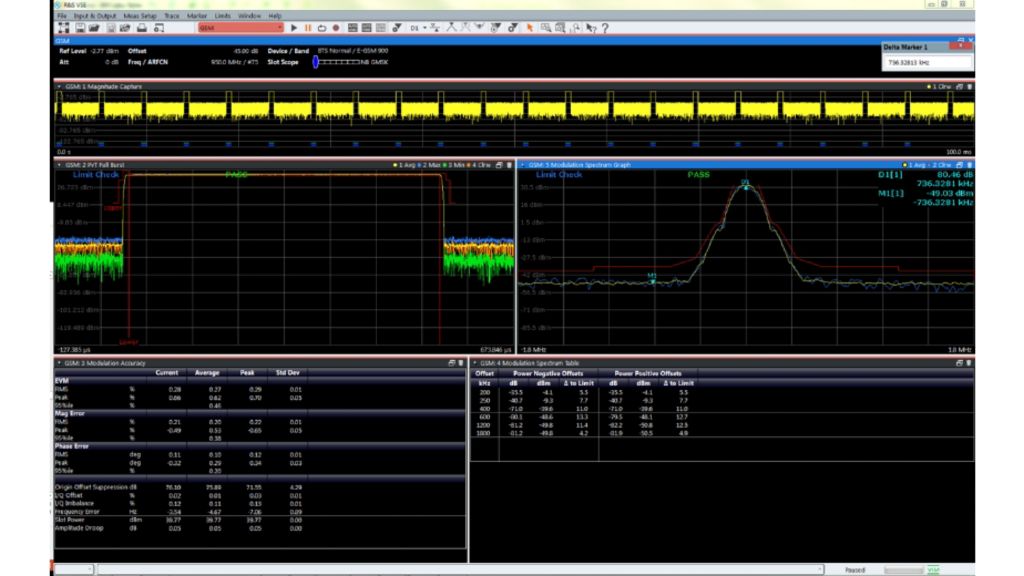

可选的 R&S^®VSE 矢量信号分析基本软件可加载从 R&S^®RTO（带 R&S^®RTO-K11 选件）实时采集的 I/Q 数据，并提供广泛的分析。基本款 R&S^®VSE 软件可提供幅度、频谱、统计和 I/Q 矢量分析。下方屏幕截图显示了基于 GSM 的幅度、功率与时间 (PvT) 测量以及调制频谱。此外，还显示了有关调制精度及调制频谱的表格视图。

推荐配置

下表显示了针对 IoT 测量的推荐配置。您可以在初次购买之后，根据自身需求扩展配置，比如根据 NRZ/Manchester 协议添加自定义解码、I/Q 采集以及矢量分析软件。丰富的有源探头和电流探头供您选择。
