使用 R&S®NRQ6 和 R&S®VSE 分析 5G FR1 MIMO 信号

您的任务

设计 5G 基站时，MIMO 层之间的相位差测量极具挑战。但是，R&S®NRQ6 选频功率探头和 R&S®VSE 信号分析软件能够轻松完成此类测量和分析任务。

罗德与施瓦茨解决方案

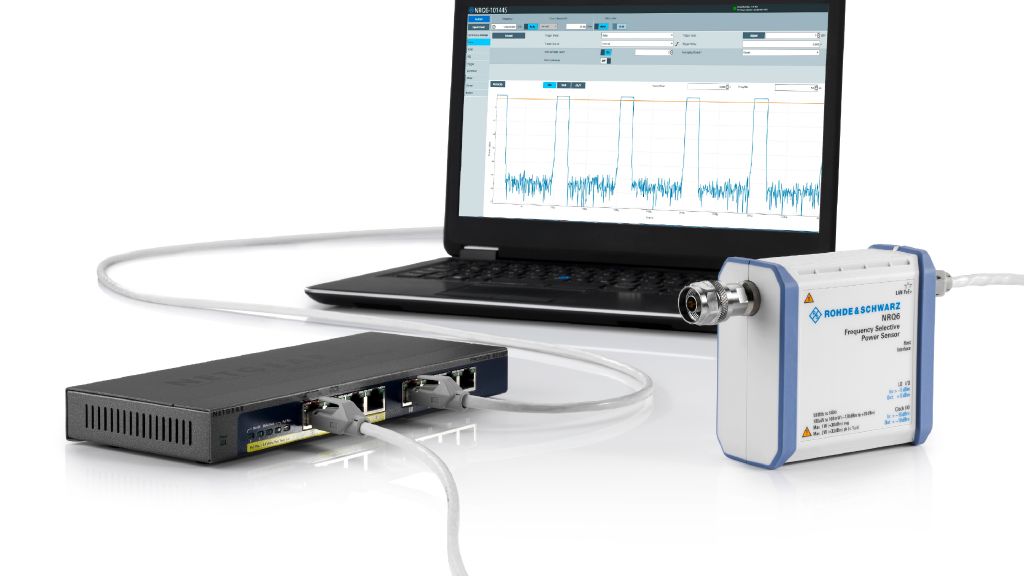

R&S®NRQ6 采用接收机架构。此探头可在选定的传输通道中执行带限功率测量。探头的工作频率范围介于 50 MHz 至 6 GHz，测量范围低至 –130 dBm。在本应用中，R&S®NRQ6 用作独立的射频前端以捕获 MIMO 信号。探头将 I/Q 数据馈入 R&S®VSE 软件以作后处理。

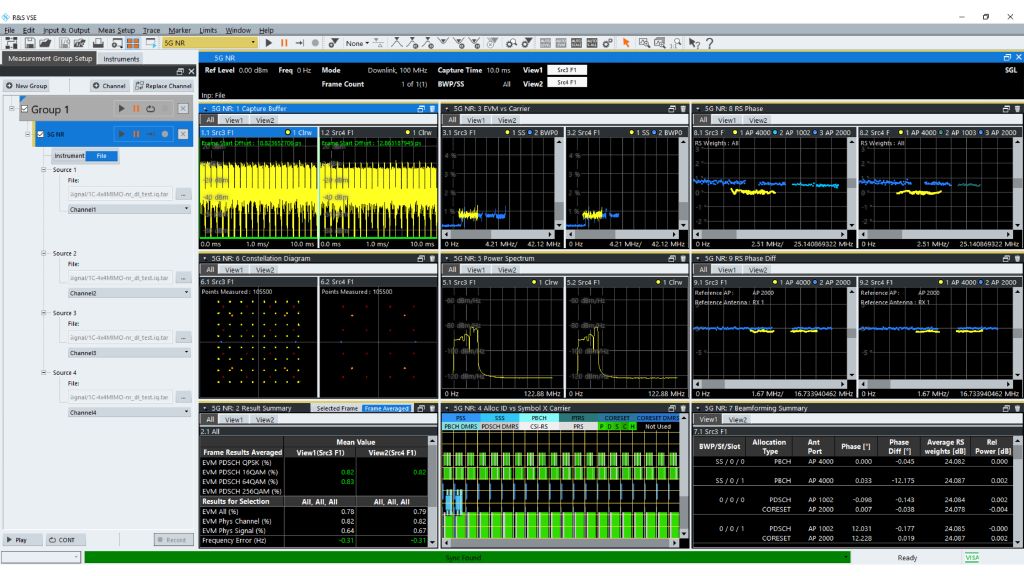

R&S®VSE 是一款云就绪型信号分析软件，可将罗德与施瓦茨强大的信号分析体验和功能应用于桌面。对于此类应用，强烈建议使用 R&S®VSE-K144 和 R&S®VSE-K146 选件。R&S®VSE-K144 选件可分析各层的 5G NR 上行链路和下行链路信号，涵盖从 5 MHz 至 100 MHz 的所有载波带宽，并支持从 QPSK 到 256QAM 的不同调制格式。

R&S®VSE-K146 选件解调 I/Q 数据，并提供分析结果。此选件支持 5G 下行链路信号的 8x8 MIMO 测量。选件还具有其他优势，包括 MIMO 信号解调、天线间的相位差测量和波束成形特性测量。选件还支持多种其他 5G 测量：

• EVM
• 星座图
• I/Q 偏置
• 增益不平衡
• 正交误差
• 中心频率误差（符号时钟误差）
• 分配总结列表
• 通道解码器结果
• 多次测量平均值

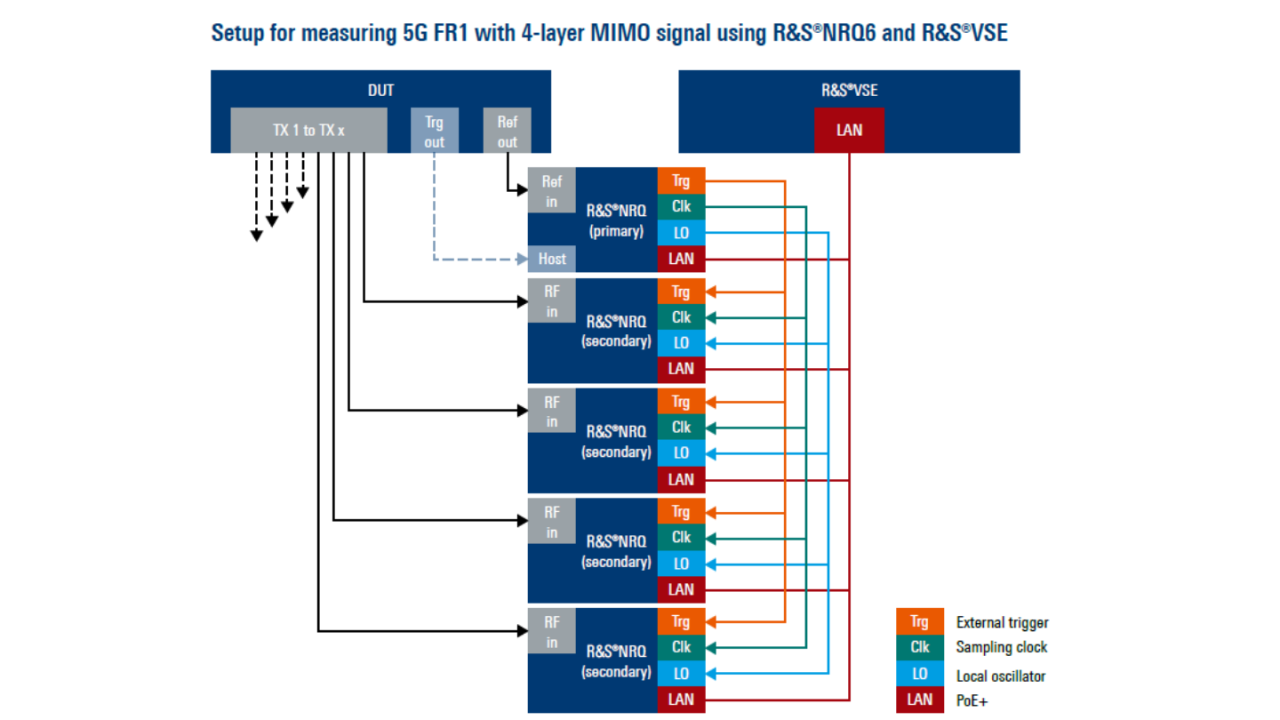

测量装置

测量装置运用一次设备和二次设备的操作原理。此装置包含一个用作一次设备的 R&S®NRQ6 功率探头和四个用作二次设备的 R&S®NRQ6 功率探头以捕获四个 MIMO 相位相参信号。装置中的所有 R&S®NRQ6 功率探头通过 LAN 进行控制，并需要以太网供电 (PoE+)。

用作一次设备的 R&S®NRQ6 向所有二次设备提供三个信号：

• 用于同步采集的触发信号
• 相同时钟信号
• 针对本地振荡器 (LO) 的耦合信号

二次设备的数量取决于 MIMO 层数。每个二次设备从被测设备的一个 MIMO 层中捕获数据流。之后，射频信号下变频至基带信号，I/Q 数据馈入 R&S®VSE 以作后处理。

注意：一次设备和所有二次设备的连接必须对称。因此，外部触发、采样时钟和本地振荡器 (LO) 的电缆长度必须相同。

摘要

这种功能强大的装置可以同时分析多达八个 MIMO 层。R&S®VSE 为所有 R&S®NRQ6 功率探头提供 LAN 连接，R&S®NRQ6 向 R&S®VSE 软件提供相位相参 I/Q 数据以进行信号分析。R&S®VSE 执行数据处理，并输出 MIMO 层之间的相位差数据。
