罗德与施瓦茨直流电源和 R&S®LCX LCR 表的网页、VNC 和 FTP

您的任务

在生产设施、远程试验室或其他环境中难以现场访问和操作仪器。这些情况下更适合远程访问图形用户界面 (GUI)。

罗德与施瓦茨解决方案

罗德与施瓦茨直流电源和 R&S®LCX LCR 表可以使用以太网服务、仪器网页、虚拟网络计算 (VNC) 远程控制和文件传输协议 (FTP) 来链接仪器和远程计算机。VNC 是跨平台以太网远程控制，可以通过电脑进行访问。FTP 协议用于在网络上的计算机之间传输文件，并适合任何操作系统。

远程服务的功能
以太网远程服务可用于罗德与施瓦茨直流电源和 R&S®LCX LCR 表，并提供多种重要功能。下文概述了配置过程、SCPI 设备控制页面功能、VNC 设备控制页面、产品文档位置和文件传输功能。

配置概览

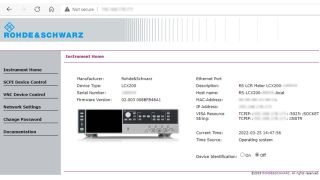

仪器和计算机之间需要建立以太网连接以远程访问仪器 GUI。只需在 Web 浏览器中输入仪器 IP 地址，即可打开相应网页并显示 SCPI 设备控制页面、VNC 设备控制页面、网络设置访问页面、更改密码字段和产品文档搜索字段。用户界面中的参数可以编辑并发送给仪器。

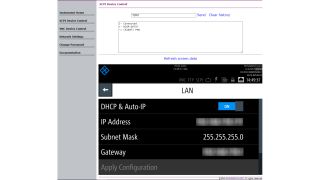

SCPI 设备控制页面

SCPI 控制页面有一个文本框，可以在其中为仪器输入 SCPI 命令。命令和查询响应列在下方的历史框中。点击“刷新屏幕数据”，可查询当前仪器 GUI 的硬拷贝数据。

VNC 设备控制

仪器上必须设置有效的 VNC 端口以进行 VNC 设备控制。禁用 VNC 之后，可以更改端口号。VNC 用户界面完整显示仪器的前面板。用户可以像操作触摸屏一样使用鼠标操作 GUI。用户也可以使用鼠标点击前面板按键。

产品文档

用户界面显示文档页面。网页包含网页版入门手册和产品网页链接。

文件传输

必须设置有效的端口、用户名和密码，以通过 FTP 远程传输文件。用户可以使用 Filezilla 等特殊应用访问仪器上的 FTP 服务器。在不更改 IPv4 地址和登录凭据的情况下，可以添加永久访问 FTP 服务器的网络位置，从而使用 Windows 文件资源管理器来访问服务器。
仪器文件系统以指定名称显示在 Windows 文件资源管理器的导航字段中。

总结

许多情况下难以现场操作仪器，更适合远程访问 GUI。罗德与施瓦茨直流电源和 R&S®LCR LCX 表可以通过以太网服务进行远程操作，以便访问 GUI、控制 SCPI 命令、传输文件和查看电子文档。
