汽车电子雷达传感器与安全息息相关，因此必须进行全面测试以确保可靠运行。R&S®AREG100A 汽车电子雷达回波发生器是一款多功能仪器，可以在 24 GHz ISM 频段以及 77 GHz 和 79 GHz 频段生成雷达信号。这款仪器可以与 R&S®ATS1500A 屏蔽暗室结合使用，体积小巧，非常适用于精益生产环境。
您的任务
雷达传感器可以判断观察区域中的雷达回波延迟、多普勒频移以及振幅，从而测量目标的距离、径向速度和大小。雷达传感器需要在十字路口等多目标环境中同时确定这些参数，这对雷达设计提出了技术挑战。因此，必须测试探测能力、距离、多普勒及方位角精度以及分辨率等关键雷达性能参数，但此类测试既昂贵又耗时。
在生产测试中，必须对传感器功能进行快速、简单的终端测试，以确保连续的产品质量控制且雷达功能正常，才可将产品交付给原始设备制造商客户。现代化多功能精益生产线要求测试系统具备多种特点，包括体积小巧、极其可靠、测试可重复性高、可自定义测试配置、操作简单且吞吐量一流。
测试与测量解决方案

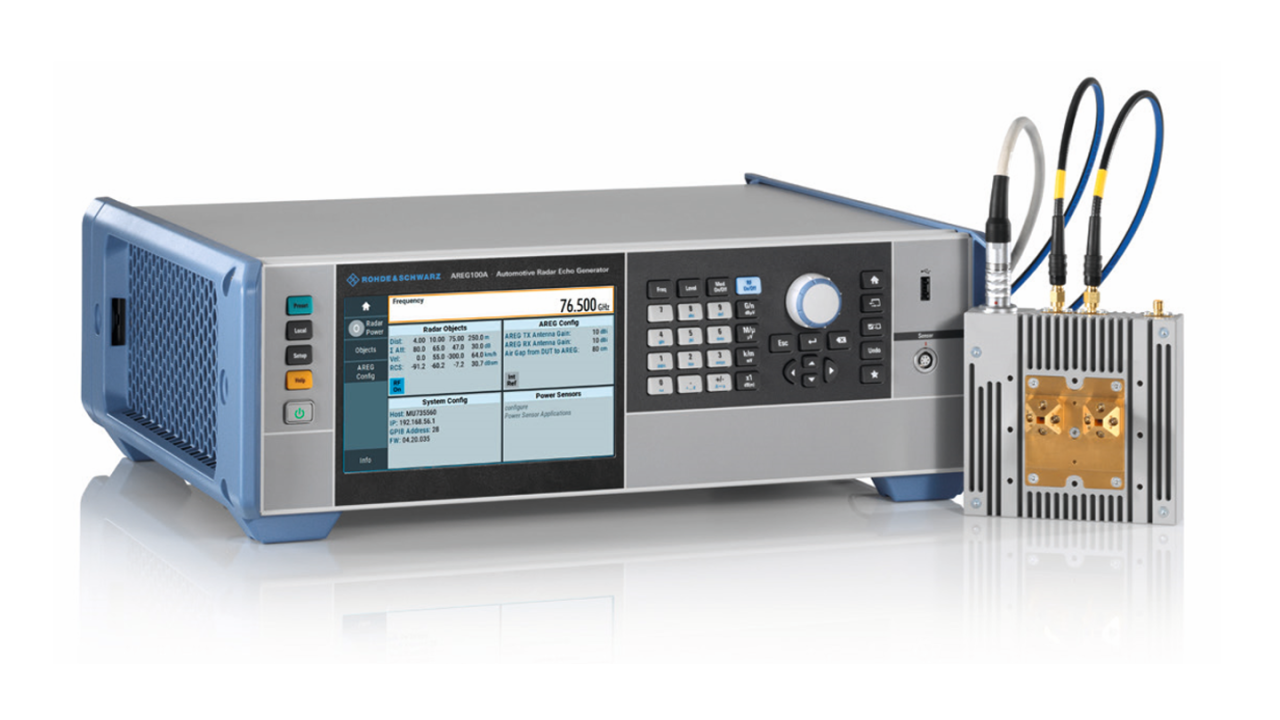

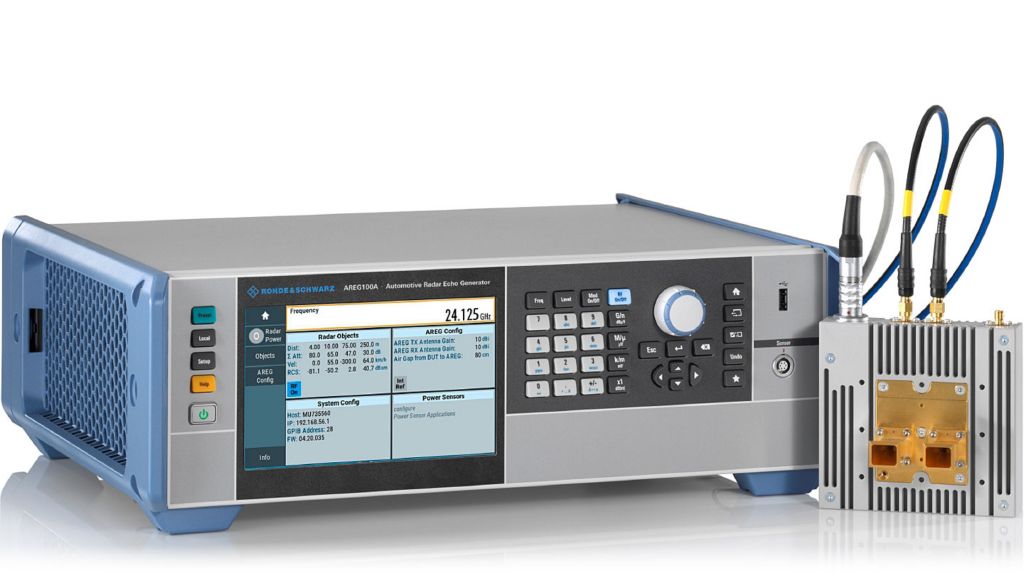

R&S®AREG100A 汽车电子雷达回波发生器是一款定制解决方案，专用于在汽车电子雷达传感器的终端生产测试仪中生成雷达回波。用户可以使用自定义雷达散射截面积配置至多四个静态目标距离，并添加固定频移以模拟目标速度。R&S®AREG100A 的射频前端支持 24 GHz ISM 频段和 E 频段，并提供经过校准的 IF 输出以测试雷达传感器的等效全向辐射功率 (EIRP)，且符合适用规范标准。该仪器针对 E 频段提供两个不同前端，支持 76 GHz 至 77 GHz 标准远程频段，以及 77 GHz 至 81 GHz 频率范围，带宽为 4 GHz。因此，R&S®AREG100A 非常适用于当前和未来的雷达传感器生产测试。
雷达回波生成
R&S®AREG100A 可在所选频段接收来自被测雷达的所有雷达信号。它可将接收的雷达信号下变频至中频 (IF)，并对信号应用固定延时（距离）、径向速度（多普勒频移）和衰减。IF 信号相参地上变频至射频，并重新传输回被测雷达。被测雷达接收并处理经过修改的传输信号，并报告探测距离、多普勒频移和雷达散射截面积 (RCS)。用户可以为 R&S®AREG100A 配置所需的目标距离、RCS 和多普勒频移。
雷达回波发生器具备标准远程控制以及简单直观的图形用户界面，可以轻松操作并集成到测试自动化环境中。用户只需点击一下，就可以快速执行雷达传感器终端测试，例如传感器探测性能、分辨率和精度测试。
经过校准的接收路径
R&S®AREG100A 前端的接收路径经过校准，因此可以连接 R&S®NRP8SN 功率探头并测量传感器的等效全向辐射功率 (EIRP)，且符合 ETSI EN 301091-1 或 ETSI EN 302264-1 等适用标准。
IF 输入/输出端口
R&S®FSW8 信号与频谱分析仪可以连接到附加 IF 输出端口，以执行杂散模板测试等频谱测量。在 IF 输入端口，矢量信号发生器（例如使用 6 GHz 频率选件的 R&S®SMW200A）可以将信号叠加到雷达回波，以便测试雷达对标准干扰信号的抗扰能力。雷达回波和注入的干扰信号均通过 R&S®AREG100A 前端。这种独特强大的解决方案显著简化了测量装置，可以确切测试传感器对标准干扰信号的抗扰能力。

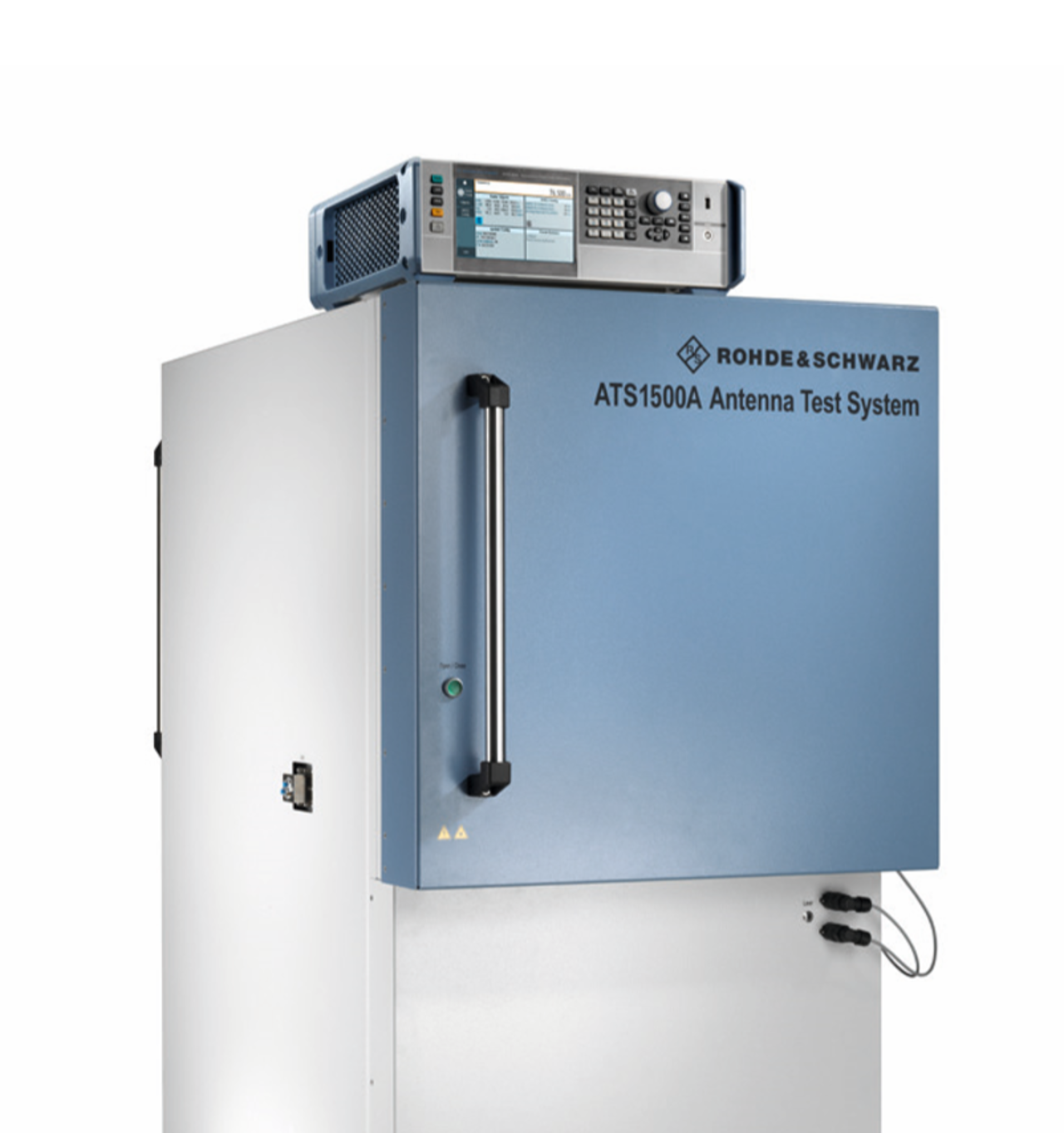

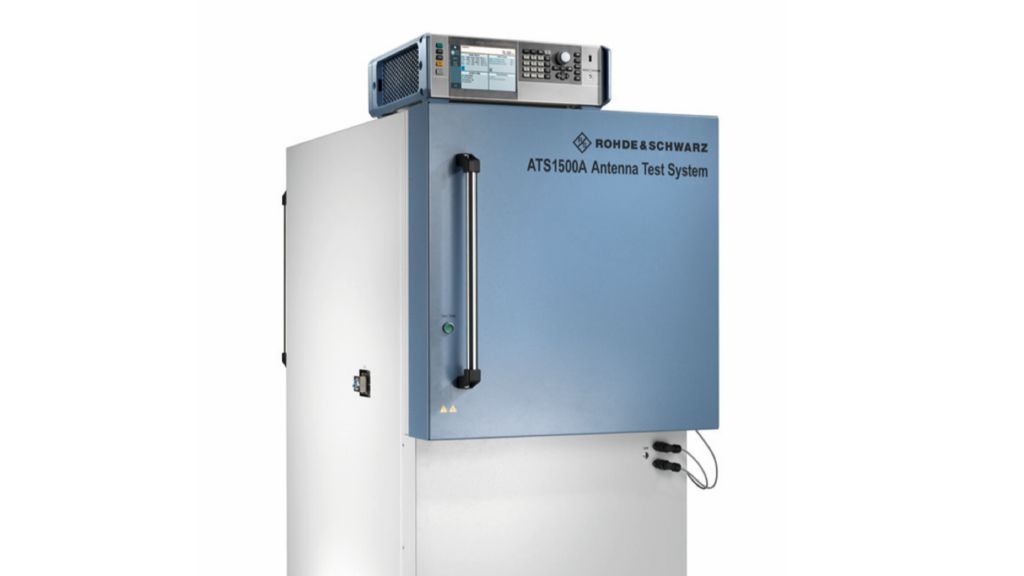

R&S®AREG100A 与 R&S®ATS1500A 屏蔽暗室是一款体积小巧的测试解决方案。
R&S®AREG100A 与 R&S®ATS1500A 屏蔽暗室是一款体积小巧的测试解决方案。
打开灯箱
与屏蔽暗室结合使用
这款一体化解决方案包括 R&S®AREG100A 和 R&S®ATS1500A 屏蔽暗室，可以营造可重复的射频屏蔽环境，以便执行汽车电子雷达传感器的远场测试。雷达回波发生器和屏蔽暗室体积小巧，非常适合在整个生产测试过程中搭配使用。
配备准确的 2D 定位器，可以轻松执行方位角及仰角范围测试，并根据 R&S®AREG100A 生成的雷达回波信号校准天线。
使用 R&S®QuickStep 实现自动化
强大的 R&S®QuickStep 测试执行软件可为开发全新测试程序、实现测试自动化以及生成报告提供灵活性。该软件可与 R&S®AREG100A 汽车电子雷达回波发生器以及带集成式定位器的 R&S®ATS1500A 屏蔽暗室结合使用，可提高测试开发效率，并最大限度地减少汽车电子雷达测试工作量。
这款集成式解决方案可用于多种终端测试，包括但不限于
- 距离、径向速度和角度精度测量
- 距离和径向速度分辨率测试
- 验证最小可探测信号
- EIRP 测量
- 测试对干扰信号的抗扰能力
优点和主要特性
- 支持 24 GHz 和 77 GHz/79 GHz 汽车电子雷达频段
- 瞬时带宽高达 4 GHz，满足未来需求
- 使用至多四个可单独切换的回波信号、可控制的多普勒频移以及雷达散射截面积 (RCS) 进行分辨率测试
- 可用于单独天线配置的单站和双站射频前端（例如 MIMO 雷达）
- 体积小巧，射频前端可分离，便于集成到屏蔽暗室
- 接收路径经过校准，方便用户使用，并提供附加 IF 端口以连接至其他测试与测量设备，例如功率探头、频谱分析仪和干扰信号发生器
- 近程雷达测试中最短探测距离为 4 m（包括 0.8 m 空气间隙）
- 低至厘米级的高精度延迟（距离），测试结果具有一流可比性
- 独立现成的商用解决方案——无需与雷达传感器同步
