远程控制多个直流电源

您的任务

随着技术不断演进和发展，优化系统性能和能耗变得非常关键。电源管理在所有生产阶段都非常重要。这有助于确保设备可以在安全限值范围内高效工作。在测试和调试过程中设置电压和电流电平、监测输出并收集数据，对于功耗管理非常重要。随着技术发展得更加复杂，需要监测和管理越来越多的设备。

罗德与施瓦茨解决方案

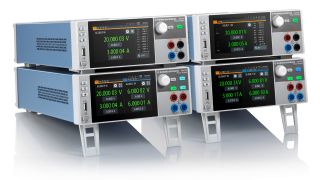

R&S®NGL200/NGM200 专用型高性能电源在开发过程中提供更好的控制和灵活性，并提高了效率、安全和性能。R&S®NGL200/NGM200 远程控制功能有助于开发人员集中监测和调整多个电源的设置。对于高电压或电流应用或者以分接头连接的若干电压源，需要将多个直流电源通道串联或并联。所有 R&S®NGL200/NGM200 电源通道均和外部接地设备导体和数字接地隔离。通道可以并联以增加电流容量，或者串联以增加电压或组成双电压电源。使用多个电源通道时，用户应使用工具在一个用户界面中配置所有仪器和通道，以提供所有通道状态和测量值的概览。

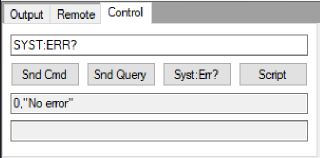

远程控制选项卡

远程控制选项卡可以使用 SCPI 命令和查询与仪器进行通信。在下方所示的文本框中输入命令或查询。

向所有 R&S®NGx 发送 SCPI 脚本

此菜单项将打开文件选择器框以搜索 SCPI 脚本文件。如果选择了有效文件且关闭了文件选择器框（按下“OK”），脚本文件将打开，命令将被依次读取。每个 SCPI 命令都会发送给所有可用仪器。必须在一个电源字段中选择仪器及其资源串。

主菜单
主菜单提供三个选项：

• 设置菜单，用于配置
• 测量菜单，用于启动、停止和配置连续显示更新
• 视图菜单，用于同步更改所有电源的视图

启动配置窗口

应用程序关闭时会将所有设置存储在一个文件中，并在重启后加载这些设置。也可以在重启应用程序后选择操作，以使连接的仪器准备就绪。操作也可以在此窗口中进行配置。

从文件中加载设置

应用窗口关闭时，程序设置（不适用于连接电源）会自动存储在文件中，程序启动后会从此文件读取设置。应用程序关闭时的操作得以继续进行。多种设置可以保存在不同的文件中（不同数量和/或类型的连接电源）。

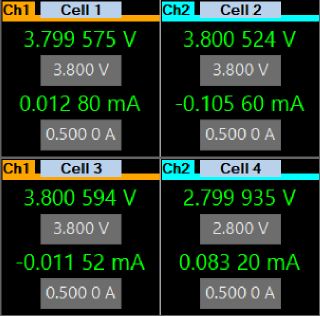

测量结果

通道显示页面显示电压和电流测量值。运行连续更新将更新这些数值。显示页面使用绿色表示恒定电压模式，红色表示恒定电流模式。

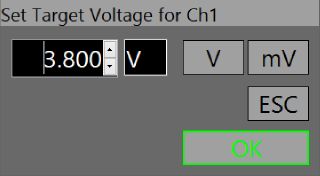

电压和电流设置

通道显示页面中的灰色字段表示电压和电流限值。点击此字段将打开新窗口以编辑限值。在数字字段输入数值，并选择单位。按下“OK”，窗口将关闭，数值将传输至连接的仪器。按下 ESC，窗口将关闭，且不会更改之前的设置。

总结

电源管理有助于优化设备性能和延长电池寿命，对于开发非常重要。R&S®NGL200/NGM200 能够更加灵活地控制和访问多个电源的设置，提高了开发过程中的效率、安全和性能。
