针对电平测量的 20 MHz 解调带宽

您的任务

对于带宽通常大于 10 MHz 的宽带信号，需要足够的解调带宽才能实现准确的电平测量。

监管部门通常需要监测移动运营商、广播及其他通信提供商传输的信号，以验证这些信号是否在有效辐射功率 (ERP) 限制以及频率范围内传输。如果传输功率电平超过允许的阈值，就会对其他无线通信设备产生破坏性、恼人的干扰。服务或广播提供商通常也会自我监测发射信号，以实现覆盖优化。

监测解决方案

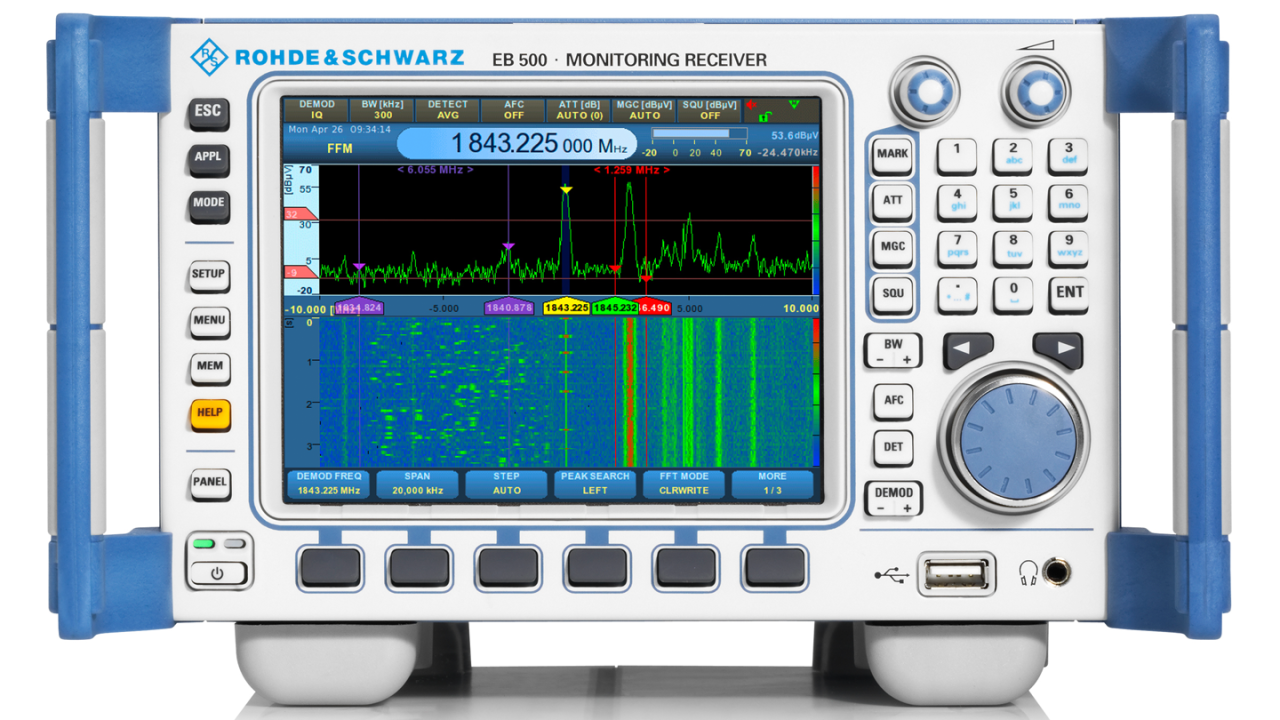

紧凑型 R&S^®EB500 监测接收机具有出色的射频参数，带有多项实用功能，可帮助用户执行日常检测任务。为了准确测量 RF 电平，必须使用合适的测量检测器（比如峰值检波器、RMS 检测器、平均检波器以及高速检测器）以及足够的测量带宽。对于调制信号的直接电平测量，测量带宽至少应达到占用信号带宽。R&S^®EB500 包含四个不同的测量检测器，可用于解释或测量 RF 电平。它将解调带宽作为最宽可用的电平读取测量带宽。

监测接收机包含 34 个 IF 滤波器，其中解调带宽介于 100 Hz 至 20 MHz。该监测接收机支持 2010 版 ITU 手册表 4.3-1 中列出的所有常见无线电系统所需的测量带宽。

应用

DVB-T2：广播示例

DVB-T2 是第二代数字地面电视标准。典型的 DVB-T2 通道带宽为 8 MHz。为使其适用于专业应用，比如适用于无线相机与移动工作室之间的传输，我们还加入了 10 MHz 选项。为有效测量信号电平，监测接收机需要将解调带宽分别设为 8 MHz 或 10 MHz（最低值），以便获得准确的电平读数。广播提供商随后要监测在发射机的一定距离内的最终用户接收的信号，并同时监测干扰。

LTE：移动通信示例

最新移动技术 LTE 可部署在带宽为 20 MHz 的频谱中。在 RSSI（接收信号强度指示）测量中，可以在整个测量带宽内有效分配射频功率。使用 R&S^®EB500，可以轻松确定 RSSI。在测试设置中，应将信号发生器（比如 R&S^®SMU200A）连接到 R&S^®EB500，然后在 23.0 dBμV 的功率电平下仿真 1 GHz 的 LTE 调制信号。如下所示，在将解调带宽设为 5 MHz 的情况下，测得 RSSI 为 17.5 dBμV。如果解调带宽与频谱带宽相同，则测量的 RSSI (22.8 dBμV) 更准确（已考虑电缆损耗）。
