ZNB——使用远程命令的信道位设置

描述

我使用“CONT:AUX:C x”命令查看信道的活动时间。但是 AUX 连接器的相应引脚并未切换至“high”。

解决方案

可能有两个原因：

您必须在信道处于活动状态时（即 ZNB 扫描信道时）发送命令。如果您仅使用一个信道，则无需如此。

如果您使用的信道超过一个，可以按如下步骤正确分配信道。

新建信道后立即发送命令，示例如下：
CONF:CHAN2:STAT ON; CONT:AUX:C y

请注意，信道 2 仍未激活。为此，必须为该信道分配迹线：
CALC2:PAR:SDEF 'Ch2Tr1', 'S11'

现在，扫描信道时相应引脚的输出变高。

随附两则示例为输出引脚图。仅信道 1 的一个信道位被激活。

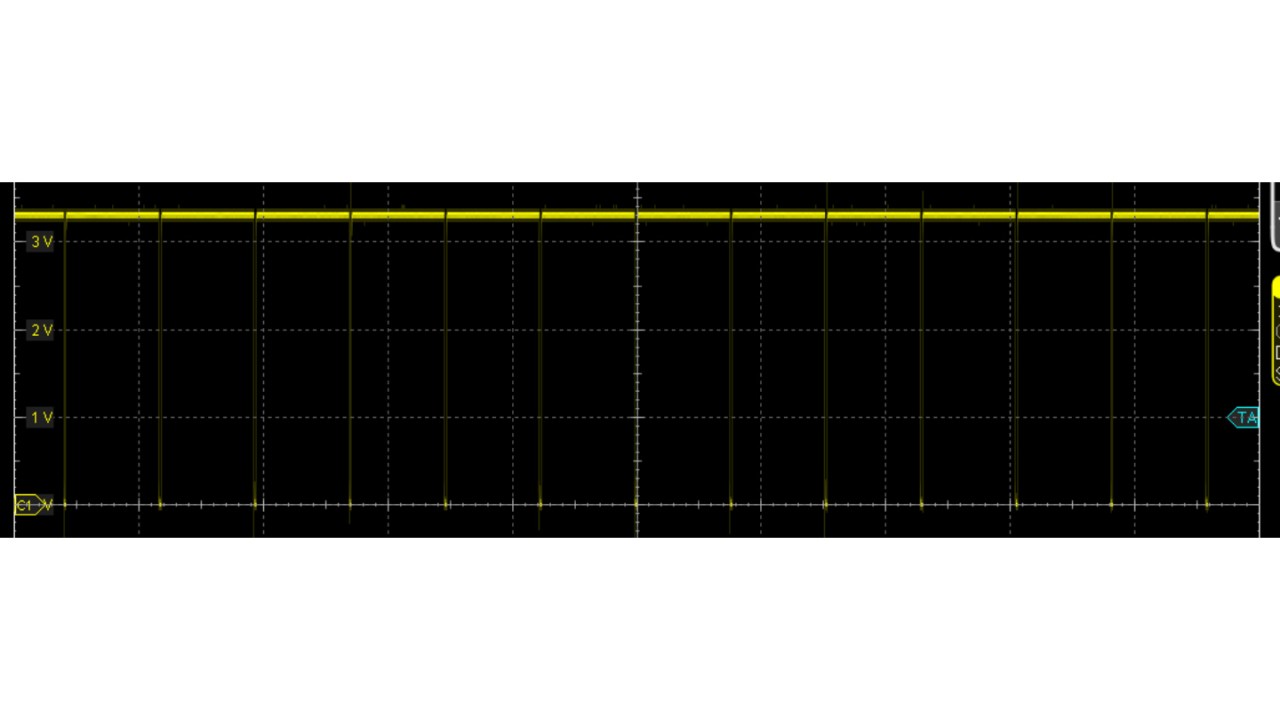

只有一个信道处于活动状态：

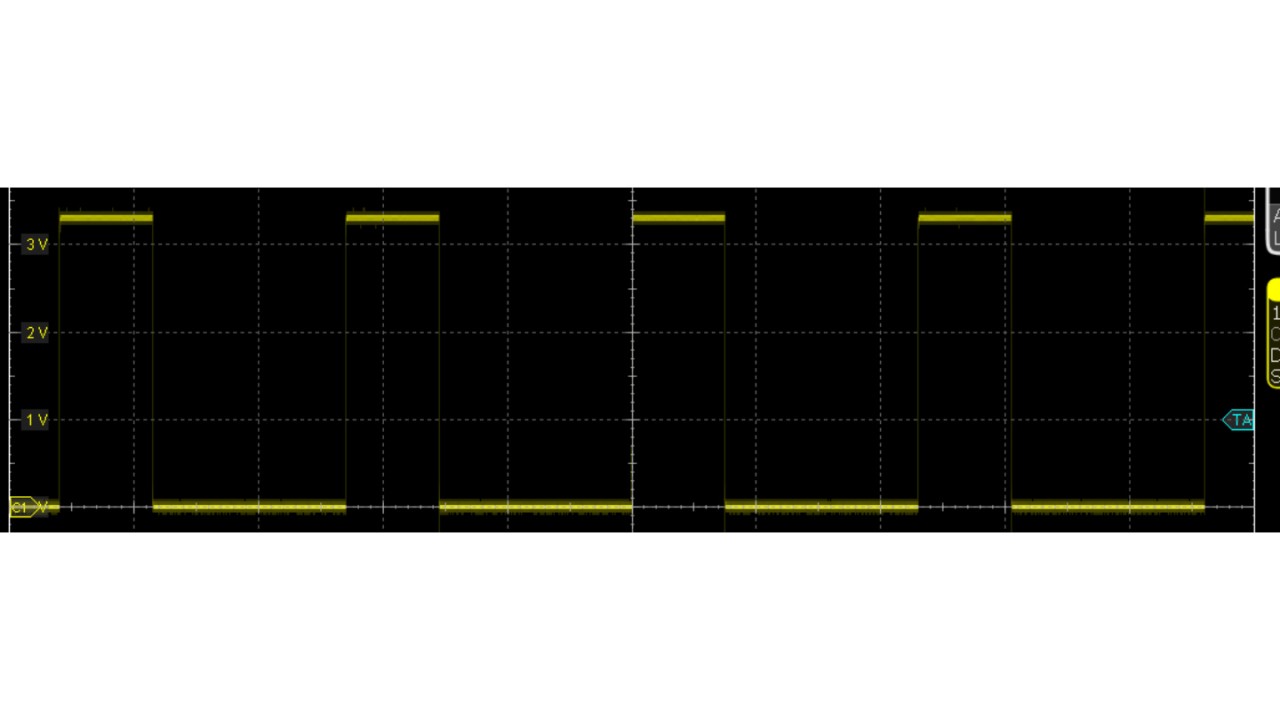

添加两个信道，且未激活信道位。您可以发现“high”状态的时间仅为之前的 1/3 左右。如果您使用电压表进行测量，会发现并未达到“high”状态。
